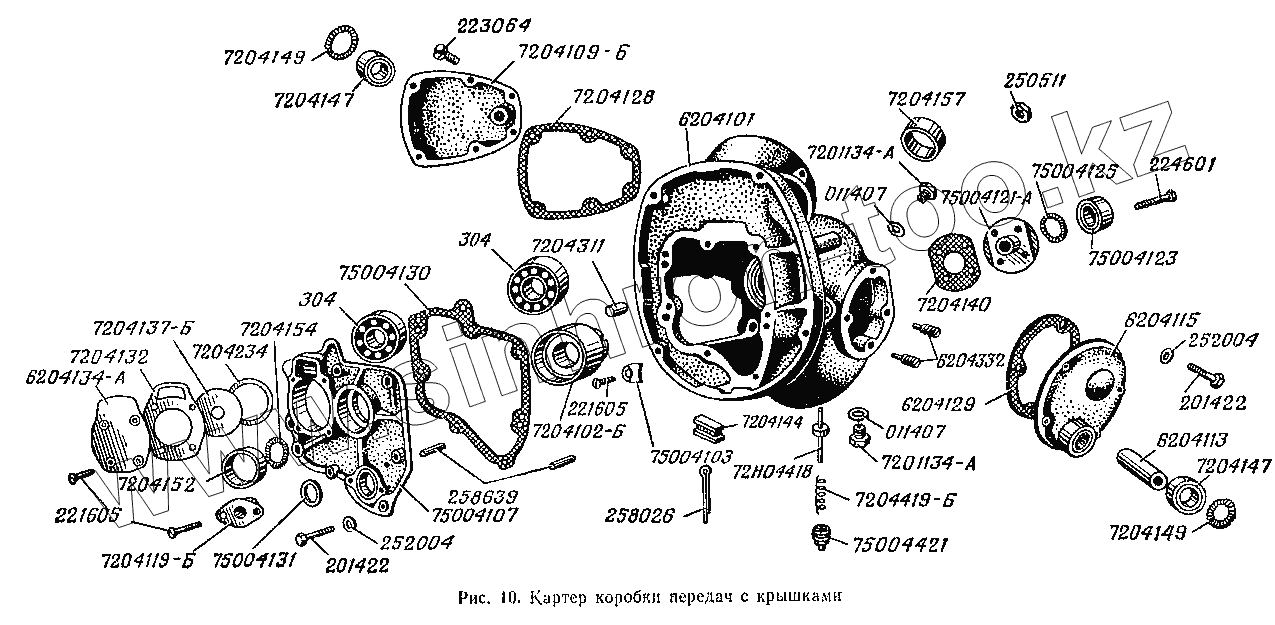

Каталог запасных частей к технике: ИМЗ МВ-750. Картер коробки передач с крышками
7204140
7204132
6204129
75004130
7204128
7204419-Б
75004125
7204154
7204149
7204149
75004123
7204157
7201134-А
7201134-А
7204311
6204134-А
7204234
7204137-Б
011407
011407
252004
252004
304
304
258026
72Н04418
258639
6204101
201422
221605
224601
221605
223064
221605
6204332
7204144
75004121-А
7204119-Б
6204113
75004103
250511
201422
75004131
7204102-Б
75004107
6204115
7204109-Б
7204152
7204147
7204147
75004421
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7204151 | 7204151 | Сальник первичного вала в сборе | |
| 7204140 | 7204140 | Прокладка задней втулки вала пускового механизма | |
| 7204132 | 7204132 | Прокладка крышки переднего подшипника вторичного вала | |
| 6204129 | 6204129 | Прокладка левой крышки коробки передач | |
| 75004130 | 75004130 | Прокладка передней крышки коробки передач | |
| 7204128 | 7204128 | Прокладка правой крышки коробки передач | |
| 7204419-Б | 7204419-Б | Пружина буфера вала пускового механизма | |
| 75004125 | 75004125 | Пружина сальника вала пускового | |
| 7204154 | 7204154 | Пружина сальника первичного вала | |
| 7204149 | 7204149 | Пружина сальника правой крышки коробки передач | |
| 750044-Б | 750044-Б | Рычаг пускового механизма в сборе | |
| 75004123 | 75004123 | Сальник вала пускового механизма | |
| 75004122 | 75004122 | Сальник вала пускового механизма в сборе | |
| 7204157 | 7204157 | Сальник вторичного вала | |
| 7201134-А | 7201134-А | Пробка сливная | |
| 7204146 | 7204146 | Сальник правой крышки картера коробки передач в сборе | |
| 7204311 | 7204311 | Стопор сектора переключения передач | |
| 6204134-А | 6204134-А | Фланец крышки переднего подшипника вторичного вала | |
| 7204234 | 7204234 | Шайба вторичного вала регулировочная | |
| 7204137-Б | 7204137-Б | Шайба крышки переднего подшипника вторичного вала с трубой | |
| 011407 | 011407 | Шайба прокладочная сливной пробки | |
| 252004 | 252004 | Шайба штампованная винта крепления номерного знака | |
| 252004 | 252004 | Шайба штампованная винта крепления номерного знака | |
| 304 | 304 | Шарикоподшипник | |
| 258026 | 258026 | Шплинт войлочного уплотнения | |
| 72Н04418 | 72Н04418 | Штифт буфера вала пускового механизма | |
| 258639 | 258639 | Штифт передней крышки картера | |
| 6204101 | 6204101 | Картер коробки передач | |
| 201422 | 201422 | Болт М6х25 крепления скобы к щитку | |
| 221605 | 221605 | Винт М6Х15 крепления планки к кузову | |
| 224601 | 224601 | Винт крепления задней втулки вала пускового механизма | |
| 221605 | 221605 | Винт М6Х15 крепления планки к кузову | |
| 223064 | 223064 | Винт крепления правой крышки | |
| 221605 | 221605 | Винт М6Х15 крепления планки к кузову | |
| 6204332 | 6204332 | Винт упорный | |
| 7204144 | 7204144 | Войлочное уплотнение картера | |
| 75004121-А | 75004121-А | Втулка вала пускового механизма задняя | |
| 7204119-Б | 7204119-Б | Втулка вала пускового механизма передняя | |
| 6204113 | 6204113 | Втулка педали ножного переключения | |
| 75004103 | 75004103 | Выключатель собачки пускового механизма | |
| 250511 | 250511 | Гайка болта крепления заднего щитка к раме | |
| 201422 | 201422 | Болт М6х25 крепления скобы к щитку | |
| 6204011 | 6204011 | Картер коробки передач в сборе | |
| 75004131 | 75004131 | Кольцо уплотнительное | |
| 6204001 | 6204001 | Коробка передач в сборе | |
| 7204102-Б | 7204102-Б | Корпус заднего подшипника первичного вала | |
| 75004107 | 75004107 | Крышка картера коробки передач | |
| 6204115 | 6204115 | Крышка картера коробки передач | |
| 7204109-Б | 7204109-Б | Крышка картера коробки передач | |
| 6204014 | 6204014 | Крышка картера коробки передач левая в сборе | |
| 75004012 | 75004012 | Крышка картера коробки передач передняя в сборе | |
| 7204152 | 7204152 | Манжета сальника первичного вала | |
| 7204147 | 7204147 | Манжета сальника правой крышки картера коробки передач в сборе | |
| 75004421 | 75004421 | Пробка буфера вала пускового механизма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
