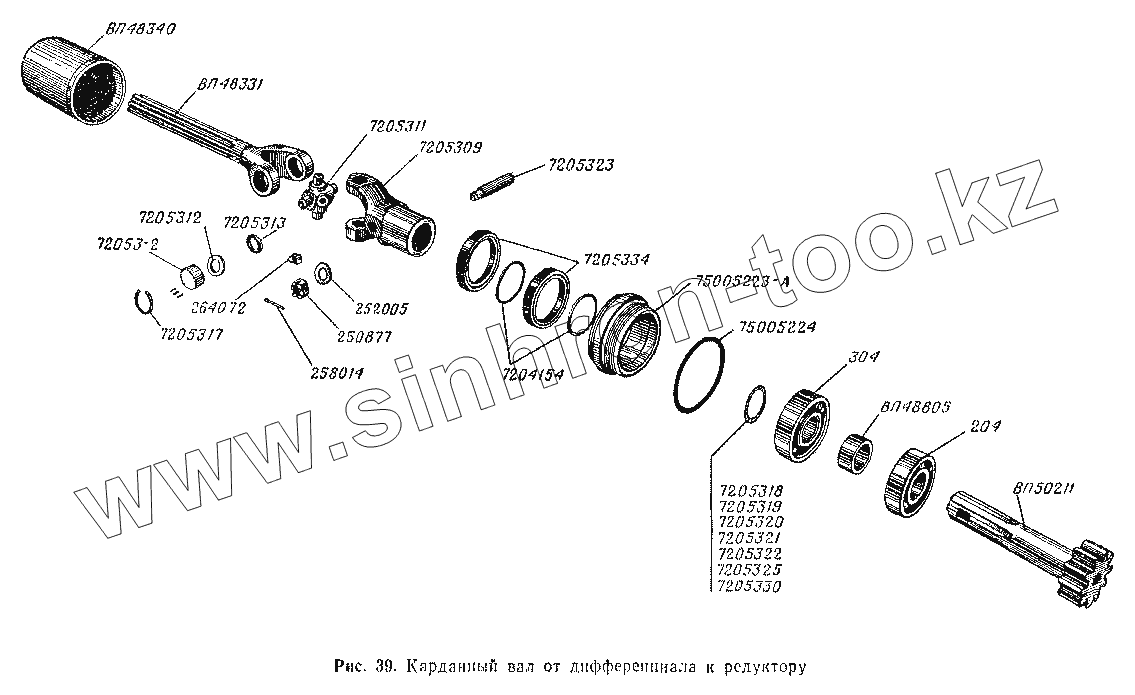

Каталог запасных частей к технике: ИМЗ МВ-750. Карданный вал от дифференциала к редуктору
7205322
7205313
7204154
7205318
7205319
7205320
7205321
264072
7205325
7205330
252005
204
304
ВП50211
258014
7205309
ВП48805
75005223-А
250877
72053-2
ВП48331
7205323
ВП48340
7205317
7205312
75005224
7205311
7205334
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7205322 | 7205322 | Шайба регулировочная | |
| 7205013 | 7205013 | Муфта упругого кардана в сборе | |
| 7205313 | 7205313 | Обойма уплотнительного кольца кардана | |
| 7204154 | 7204154 | Пружина сальника первичного вала | |
| 75006350 | 75006350 | Сальник в сборе | |
| 7205033 | 7205033 | Сальник вилки кардана в сборе | |
| 7205318 | 7205318 | Шайба регулировочная | |
| 7205319 | 7205319 | Шайба регулировочная | |
| 7205320 | 7205320 | Шайба регулировочная толщиной 0,4..0,36мм | |
| 7205321 | 7205321 | Шайба регулировочная | |
| 264072 | 264072 | Масленка 1-Б1 | |
| 7205325 | 7205325 | Шайба регулировочная | |
| 7205330 | 7205330 | Шайба регулировочная | |
| 252005 | 252005 | Шайба болта крепления заднего щитка к раме | |
| 204 | 204 | Шарикоподшипник ГОСТ8338-57 | |
| 304 | 304 | Шарикоподшипник | |
| 75005310 | 75005310 | Шарнир карданный | |
| 7205011 | 7205011 | Шестерня ведущая в сборе с подшипниками | |
| ВП50211 | ВП50211 | Шестерня малая | |
| 258014 | 258014 | Шплинт 2х20 гайки крепления вилки кардана | |
| 75005300 | 75005300 | Карданный вал с шарниром в сборе | |
| 7205309 | 7205309 | Вилка кардана шлицевая | |
| ВП48805 | ВП48805 | Втулка распорная | |
| 75005223-А | 75005223-А | Гайка подшипника главной передачи | |
| 750052-3Б | 750052-3Б | Гайка подшипника главной передачи в сборе | |
| 250877 | 250877 | Гайка прорезная М8х1 крепления | |
| ВП48500 | ВП48500 | Дифференциальный привод в сборе с тормозами | |
| 72053-2 | 72053-2 | Игольчатый подшипник | |
| ВП48331 | ВП48331 | Карданный вал | |
| ВП48330 | ВП48330 | Карданный вал с шарниром в сборе | |
| 7205323 | 7205323 | Болт клиновой | |
| ВП48410 | ВП48410 | Картер главной передачи в сборе | |
| ВП48340 | ВП48340 | Колпак кардана в сборе | |
| 7205317 | 7205317 | Кольцо замковое | |
| 7205312 | 7205312 | Кольцо кардана уплотнительное | |
| 75005224 | 75005224 | Кольцо У-55х60-2 ГОСТ9833-61 | |
| 7205311 | 7205311 | Крестовина кардана | |
| ВП48800 | ВП48800 | Крышка дифференциала в сборе | |
| 75006520 | 75006520 | Кулак в сборе с уравнителем | |
| 7205334 | 7205334 | Манжета сальника вилки кардана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
