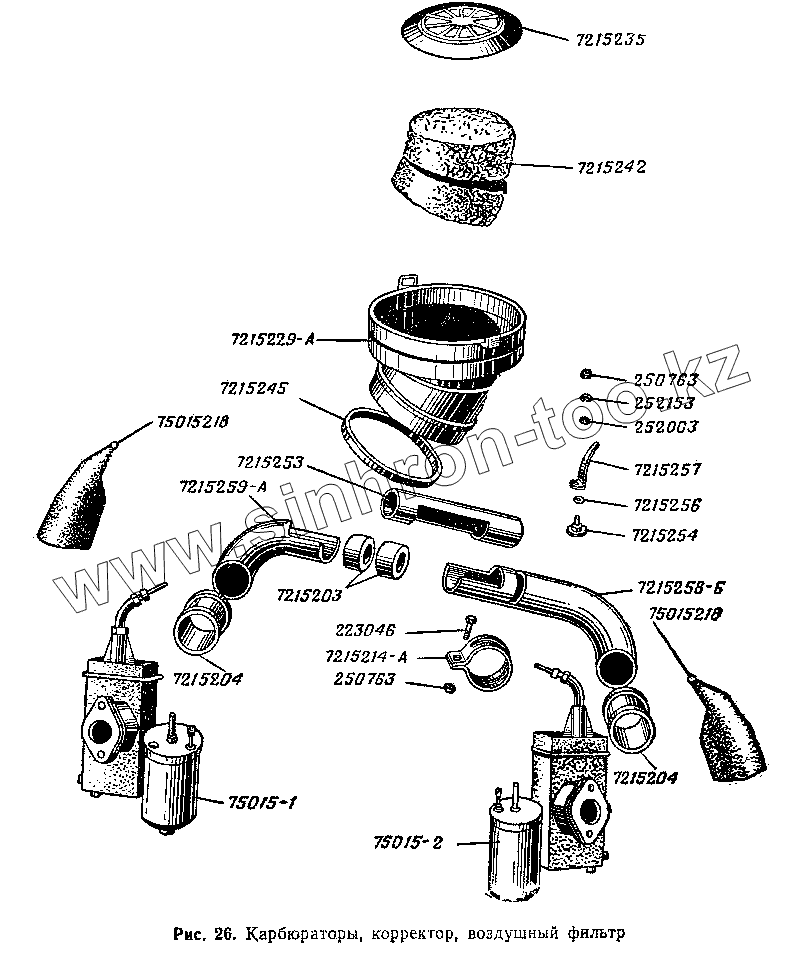

Каталог запасных частей к технике: ИМЗ МВ-750. Карбюраторы, корректор, воздушный фильтр
7215242
252003
7215256
252153
7215214-А
7215253
7215257
7215245
7215204
7215204
7215235
7215254
7215229-А
7215203
75015218
75015218
75015-1
75015-2
250763
250763
7215259-А
7215258-Б
223046
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75015234-А | 75015234-А | Крышка воздушного фильтра в сборе | |
| 7215242 | 7215242 | Элемент набивки воздухофильтра | |
| 252003 | 252003 | Шайба штампованная болта крепления ручки воздушного корректора | |
| 7215256 | 7215256 | Шайба ручки воздушного корректора | |
| 252153 | 252153 | Шайба пружинная винта крепления заднего фонаря | |
| 7215-5 | 7215-5 | Хомут крепления уплотнительной муфты воздухопровода с винтом | |
| 7215214-А | 7215214-А | Хомут крепления уплотнительной муфты воздухопровода | |
| 7215253 | 7215253 | Трубка воздушного корректора внутренняя | |
| 7215251 | 7215251 | Трубка воздушного корректора в сборе | |
| 7215257 | 7215257 | Ручка воздушного корректора | |
| 7215245 | 7215245 | Прокладка уплотнительная | |
| 7215204 | 7215204 | Муфта воздухопровода уплотнительная | |
| 7215235 | 7215235 | Маслоуспокоитель | |
| 7215254 | 7215254 | Болт крепления ручки воздушного корректора | |
| 7215229-А | 7215229-А | Корпус воздушного фильтра с горловиной в сборе | |
| 7215203 | 7215203 | Кольцо воздухопровода уплотнительное | |
| 75015218 | 75015218 | Колпачок предохранительный на карбюратор К-37 | |
| 75015-1 | 75015-1 | Карбюратор правый в сборе | |
| 75015-2 | 75015-2 | Карбюратор левый в сборе | |
| 250763 | 250763 | Гайка винта крепления заднего фонаря | |
| 250763 | 250763 | Гайка винта крепления заднего фонаря | |
| 7215-6А | 7215-6А | Воздушный фильтр в сборе | |
| 7215-7А | 7215-7А | Воздушный корректор в сборе | |
| 7215259-А | 7215259-А | Воздухопровод правого цилиндра | |
| 7215258-Б | 7215258-Б | Воздухопровод левого цилиндра | |
| 223046 | 223046 | Винт крепления хомута уплотнительной муфты |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
