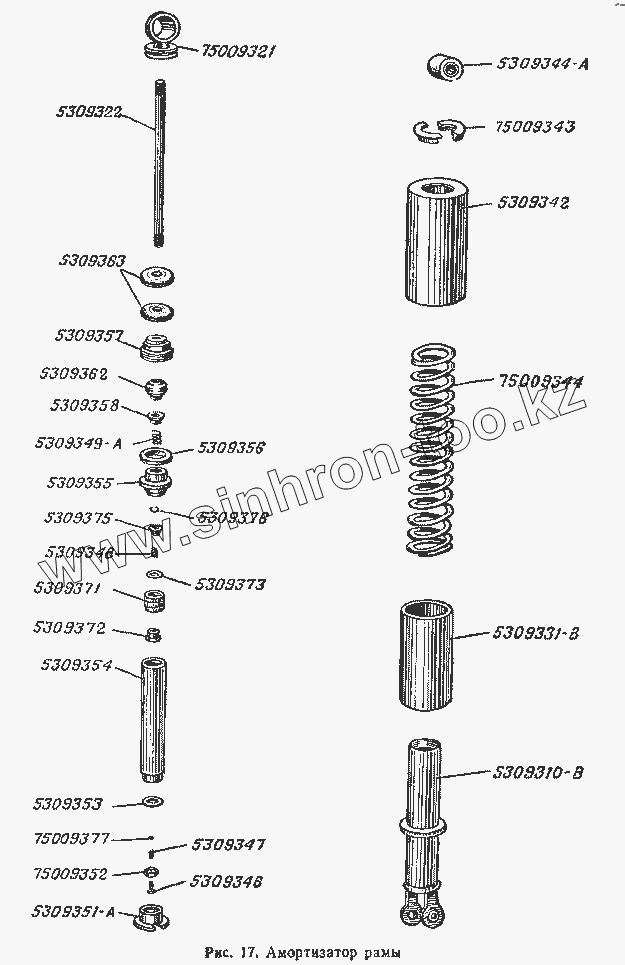

Каталог запасных частей к технике: ИМЗ МВ-750. Амортизатор рамы
5309346
5309322
5309358
5309353
75009377
5309354
5309375
5309356
75009343
5309362
5309349-А
5309347
5309348
75009344
5309363
5309371
5309355
75009321
5309351-А
5309310-В
5309376
5309331-В
5309342
5309373
75009352
5309357
5309372
5309344-А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5309346 | 5309346 | Предохранительный клапан | |
| 5309320 | 5309320 | Шток в сборе | |
| 5309322 | 5309322 | Шток | |
| 5309358 | 5309358 | Шайба специальная | |
| 5309353 | 5309353 | Шайба специальная | |
| 75009377 | 75009377 | Шайба 2 | |
| 5309354 | 5309354 | Цилиндр рабочий | |
| 5309375 | 5309375 | Упор | |
| 5309356 | 5309356 | Уплотнительное кольцо | |
| 75009343 | 75009343 | Сухарь | |
| 5309362 | 5309362 | Сальник | |
| 5309300-А | 5309300-А | Пружинно-гидравлический амортизатор | |
| 5309349-А | 5309349-А | Пружина сальника | |
| 5309347 | 5309347 | Пружина предохранительного клапана | |
| 5309348 | 5309348 | Пружина клапана верхнего | |
| 75009344 | 75009344 | Пружина | |
| 5309363 | 5309363 | Буфер сжатия | |
| 5309371 | 5309371 | Поршень амортизатора | |
| 5309355 | 5309355 | Подшипник верхний | |
| 75009321 | 75009321 | Наконечник верхний | |
| 5309351-А | 5309351-А | Корпус нижнего клапана | |
| 5309310-В | 5309310-В | Корпус амортизатора в сборе | |
| 5309376 | 5309376 | Кольцо стопорное специальное | |
| 5309331-В | 5309331-В | Кожух нижний | |
| 5309342 | 5309342 | Кожух верхний | |
| 5309350-А | 5309350-А | Клапан нижний в сборе | |
| 5309373 | 5309373 | Клапан верхний | |
| 75009352 | 75009352 | Клапан амортизатора | |
| 5309357 | 5309357 | Гайка специальная | |
| 5309372 | 5309372 | Гайка М8х1 специальная | |
| 5309344-А | 5309344-А | Втулка распорная с резиной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
