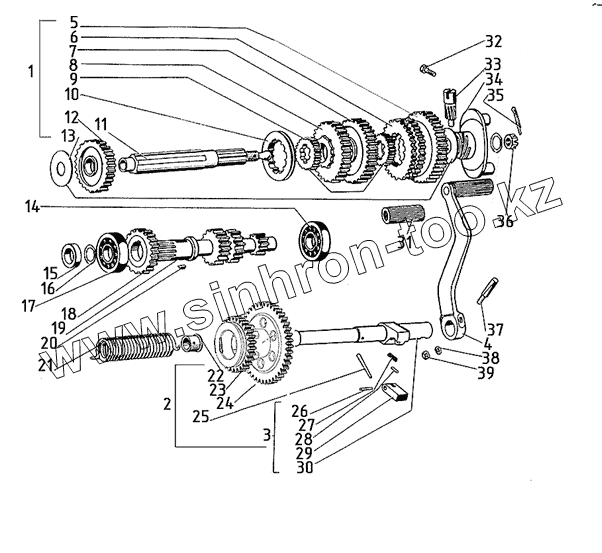

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Валы и шестерни
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.103-04022 | Вал коробки передач вторичный в сборе | |
| 2 | IMZ-8.103-04041-10 | Вал пускового механизма в сборе | |
| 3 | IMZ-8.103-04047 | Вал пускового механизма с собачкой и пружиной | |
| 4 | ИМЗ-8.1036-04045 | Вал пускового механизма с собачкой | |
| 5 | IMZ-8.103-04062 | Шестерня промежуточная в сборе | |
| 6 | IMZ-8.103-04221 | Муфта включения 1 и 2 передач | |
| 7 | 62-04211 | Шестерня 2 передачи вторичного вала | |
| 8 | IMZ-8.103-04212 | Шестерня 3 передачи вторичного вала | |
| 9 | IMZ-8.103-04219 | Муфта вторичного вала | |
| 10 | IMZ-8.103-04222 | Муфта включения 3 и 4 передач | |
| 11 | IMZ-8.103-04236 | Вал коробки передач вторичный | |
| 12 | IMZ-8.103-04213 | Шестерня 4 передачи вторичного вала | |
| 13 | IMZ-8.101-04224-01 | Шайба вторичного вала | |
| 15 | 72-04208-01 | Муфта первичного вала | |
| 16 | 72-03207-A | Кольцо ползуна выключения сцепления | |
| 17 | 205 | Шарикоподшипник | |
| 18 | IMZ-8.103-04202 | шестерня 4 передачи первичного вала | |
| 19 | IMZ-8.103-04201 | Вал первичный | |
| 20 | 62-04207-11 | Шпонка сегментная | |
| 21 | IMZ-8.103-04414 | Пружина пускового механизма | |
| 22 | IMZ-8.103-04412 | Втулка вала пускового механизма | |
| 23 | IMZ-8.103-04253 | Шестерня включения заднего хода | |
| 24 | IMZ-8.103-04042-10 | Шестерня пускового механизма в сборе | |
| 25 | 258941-П | Штифт 4х36 | |
| 26 | 72-04403 | Ось собачки пускового механизма | |
| 27 | 62-04404-10 | Пружина собачки пускового механизма | |
| 28 | 62-04406 | Штифт пружины собачки | |
| 29 | 62-04402 | Собачка пускового механизма | |
| 30 | IMZ-8.103-04401 | Вал пускового механизма | |
| 31 | 72-04422 | Муфта педали рычага | |
| 32 | 201418-П29 | Болт М6х16 крепления кронштейна | |
| 33 | 62-04245-60 | Шестерня привода к спидометру ведомая | |
| 34 | IMZ-8.124-04240-10 | Диск гибкой муфты | |
| 35 | 258041-П | Шплинт 3,2х32 к оси подставки | |
| 36 | 250978-П8 | Гайка прорезная М14х1,5 | |
| 37 | 72-04417 | Клинок рычага пускового механизма | |
| 38 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 39 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
