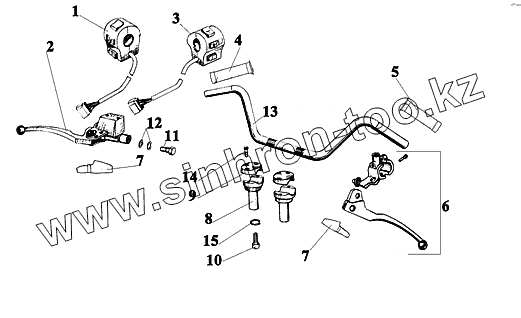

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Труба руля, рычаги, рукоятки управления
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0020АА.00.01 | Блок переключения правый | |
| 2 | 10.462079 | Главный цилиндр в сборе | |
| 3 | 0024АВ.00.01 | Блок переключения левый | |
| 4 | 100.02.2402 | Рукоятка руля левая | |
| 5 | 97.4132.00 | Рукоятка руля правая | |
| 6 | 3041.04.00 | Рычаг левый в сборе | |
| 7 | 667.02.578 | Резиновая накладка | |
| 8 | IMZ-8.125-11102 | Кронштейн руля | |
| 9 | IMZ-8.124-11105-10 | Крышка кронштейна руля | |
| 10 | 365063 | Болт М12-6qх40 | |
| 11 | IMZ-8.125-27187 | Болт муфты соединительной | |
| 12 | 10284460 | Шайба уплотнительная | |
| 13 | IMZ-8.1238-11101 | Труба руля | |
| 14 | 366011-П27 | Винт М8-6gх27 | |
| 15 | 252157-П27 | Шайба 12Л |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
