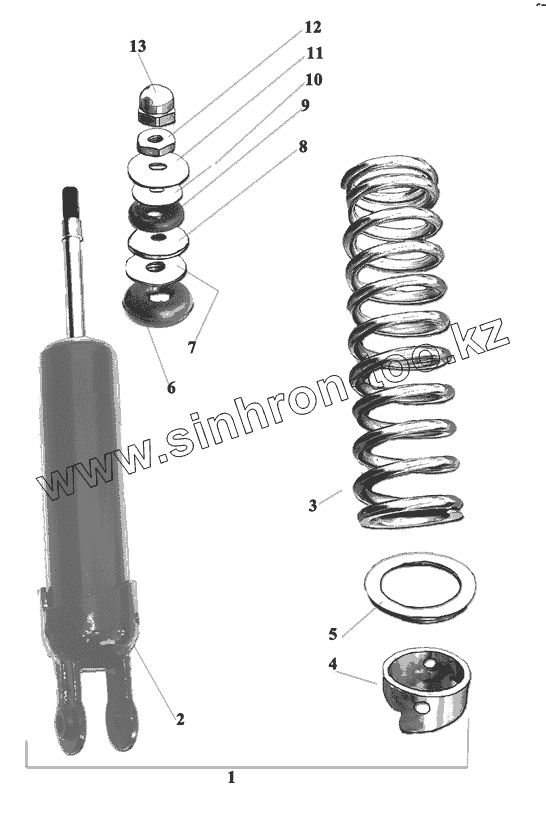

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Пружинно-гидравлический амортизатор
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИМЗ-8.1238-26001 | Пружинно - гидравлический амортизатор | |
| 2 | ДА 31.2915004 | Гидравлический амортизатор без пружины в сборе | |
| 3 | 6326143-02 | Пружина | |
| 4 | 63-26149-00.40 | Кулачок | |
| 5 | 6326139-00.40 | Кольцо опорное | |
| 6 | 6326132 | Буфер амортизатора | |
| 7 | IMZ-8.125-26161-30 | Тарелка ограничительная | |
| 8 | IMZ-8.125-26145-30 | Втулка | |
| 9 | IMZ-8.125-26132-30 | Буфер амортизатора | |
| 10 | IMZ-8.125-26156-30 | Шайба | |
| 11 | IMZ-8.125-26168-30 | Тарелка | |
| 12 | 367020-П13с | Гайка М10-1,25 | |
| 13 | 367292-П27с | Гайка М10-1,25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
