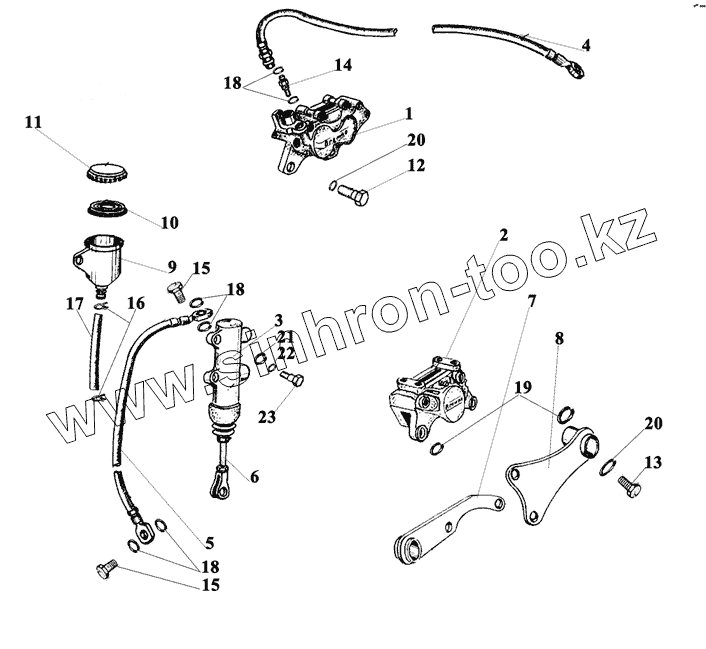

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Привод гидравлического тормоза
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20.6800.10 | Передняя скоба в сборе | |
| 2 | 20.6950.10 | Скоба заднего тормоз в сборе | |
| 2 | IMZ-8.125-27006 | Скоба заднего тормоз в сборе | |
| 3 | 10.4776.12 | Главный цилиндр в сборе | |
| 4 | AMP1165 | Шланг тормозной в сборе | |
| 5 | AMP730 | Шланг тормозной в сборе | |
| 6 | IMZ-8.125-27074 | Шток в сборе | |
| 7 | IMZ-8.125-27055 | Тяга в сборе | |
| 8 | IMZ-8.125-27052 | Кронштейн в сборе | |
| 9 | IMZ-8.124-27321-10 | Бачок | |
| 10 | IMZ-8.124-27194-10 | Уравнитель | |
| 11 | IMZ-8.124-27195-10 | Крышка бачка | |
| 12 | 201682-П27C | Болт М10-1,25-6gх40 | |
| 13 | 201637-П27С | Болт М10-1,25-6gх28 | |
| 14 | IMZ-8.125-27228 | Переходник | |
| 15 | IMZ-8.125-27187 | Болт муфты соединительной | |
| 16 | HF-2202 | Хомут червячный винтовой 5/8" (7-16 мм) | |
| 17 | IMZ-8.124-27183 | Трубка | |
| 18 | 10284460 | Шайба уплотнительная | |
| 19 | IMZ-8.125-27149 | Шайба регулировочная | |
| 20 | 252156-П27С | Шайба 10Л | |
| 21 | 252004-П27C | Шайба 6 | |
| 22 | 252154-П27С | Шайба 6Л | |
| 23 | 201422-П27C | Болт М6-6gх25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
