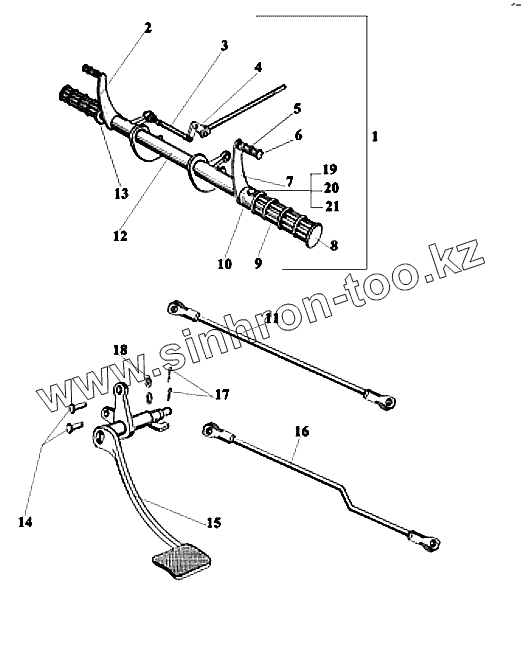

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Механизмы привода заднего тормоза
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.125-11020 | Ось с рычагами в сборе | |
| 2 | IMZ-8.125-11053 | Рычаг правый | |
| 3 | IMZ-8.125-11040 | Тяга | |
| 4 | IMZ-8.125-11421 | Рычаг | |
| 5 | IMZ-8.1245-11186 | Кольцо | |
| 6 | IMZ-8.1245-11185 | Валик подножки | |
| 7 | IMZ-8.125-11054 | Рычаг левый | |
| 8 | IMZ-8.1245-11072 | Трубка подножки | |
| 9 | IMZ-8.1245-11187 | Валик подножки | |
| 10 | IMZ-8.1245-11188 | Втулка | |
| 11 | IMZ-8.125-11067 | Тяга | |
| 12 | IMZ-8.125-11065 | Ось рычага в сборе | |
| 13 | IMZ-8.121-09305 | Шайба опорная | |
| 14 | IMZ-8.125-11427 | Палец тормозной тяги | |
| 15 | IMZ-8.125-11041-10 | Педаль тормоза в сборе | |
| 16 | IMZ-8.125-11068-10 | Тяга | |
| 17 | 258014-П | Шплинт 2х20 крепления гайки генератора | |
| 19 | 365062-П27С | Болт М8-6gх40 | |
| 20 | 250510-П27С | Гайка М8-6H | |
| 21 | 252155-П27С | Шайба 8Л |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
