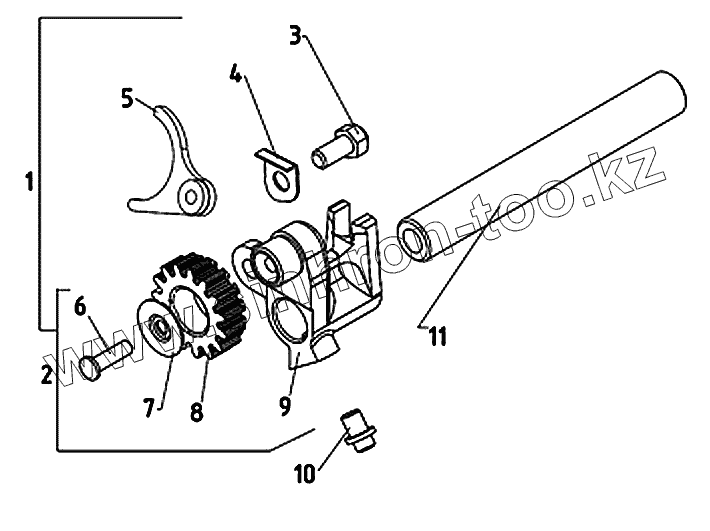

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Механизм включения заднего хода
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.103-04043 | Кронштейн с вилкой в сборе | |
| 2 | IMZ-8.103-04025-10 | Кронштейн с промежуточной шестерней | |
| 3 | 201474 | Болт крепления заднего щитка к раме | |
| 4 | IMZ-8.103-04348 | Шайба отгибная | |
| 5 | IMZ-8.103-04053 | Вилка включения заднего хода | |
| 6 | 2101-6206140 | Ось ролика | |
| 7 | IMZ-8.103-04343 | Шайба | |
| 8 | IMZ-8.103-04061-20 | Шестерня промежуточная в сборе | |
| 9 | IMZ-8.103-04044 | Кронштейн в сборе | |
| 10 | IMZ-8.103-04315 | Палец | |
| 11 | IMZ-8.103-04248 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
