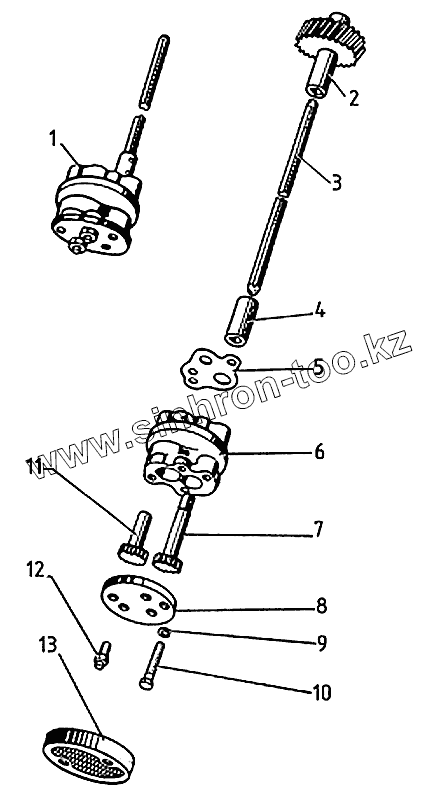

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Масляный насос
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.106-01061 | Масляный насос | |
| 2 | 62-01601-10 | Шестерня привода масляного насоса | |
| 3 | IMZ-8.106-01609 | Штанга соединительная шестерни ведущей | |
| 4 | 6201608 | Муфта соединительная шестерни ведущей | |
| 5 | 7201611 | Прокладка корпуса масляного насоса | |
| 6 | 6201602 | Корпус масляного насоса | |
| 7 | 6201604 | Шестерня масляного насоса ведущая | |
| 8 | IMZ-8.101-01603 | Крышка насоса | |
| 9 | 252154-П2 | Шайба 6Л к болту крепления кронштейна | |
| 10 | 200219-П8 | Болт М6х50 крепления масляного насоса | |
| 11 | 6201606 | Шестерня масляного насоса ведомая | |
| 12 | 7201607 | Болт крепления крышки корпуса | |
| 13 | IMZ-8.101-01068 | Фильтр масляного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
