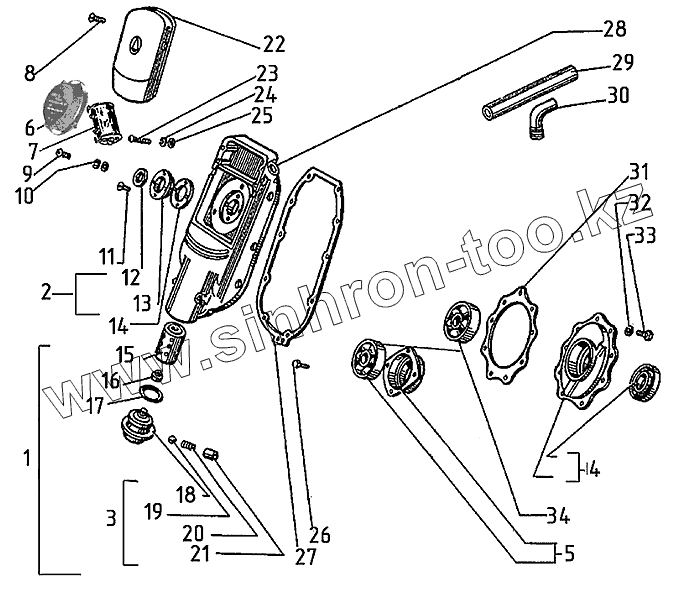

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Крышка картера, масляный фильтр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.108-01011 | Крышка распределительной коробки в сборе | |
| 2 | IMZ-8.108-01013 | Обойма с сальником | |
| 3 | IMZ-8.101-01066 | Пробка в сборе | |
| 4 | IMZ-8.106-01014 | Корпус заднего подшипника в сборе | |
| 5 | IMZ-8.106-01015 | Корпус переднего подшипника в сборе | |
| 6 | 453619001 | Блок микропроцессорный | |
| 7 | KMCZ 3705060 | Катушка зажигания | |
| 8 | 221608-П29 | Винт М6х22 крепления крышки распределительной коробки | |
| 9 | 220080-П29 | Винт М5х16 крепления ветрового стекла | |
| 10 | 252153-П2 | Шайба 5Л к винту крепления фонаря | |
| 11 | 221580-П29 | Винт М5х16 крепления фонаря | |
| 12 | 6201124-01 | Сальник распределительного вала в сборе с пружиной | |
| 13 | IMZ-8.108-01117 | Обойма сальника | |
| 14 | 6201125 | Прокладка обоймы сальника | |
| 15 | IMZ-8.101-01090-01 | Элемент фильтрующий | |
| 16 | IMZ-8.101-01692 | Втулка фильтрующего элемента | |
| 17 | 72-05224-01 | Кольцо уплотнительное | |
| 18 | IMZ-8.101-01671 | Пробка масляного фильтра | |
| 19 | V10H | Шарик 10мм | |
| 20 | IMZ-8.101-01640 | Пружина перепускного клапана | |
| 21 | IMZ-8.101-01638 | Винт установочный | |
| 22 | IMZ-8.103-01166-10 | Крышка передняя | |
| 23 | 220083-П29 | Винт М5х22 крепления катушки зажигания | |
| 24 | 252153-П2 | Шайба 5Л к винту крепления фонаря | |
| 25 | 252003-П29 | Шайба 5 к винту крепления катушки зажигания | |
| 26 | 365043-П | Болт М6-6gх16 | |
| 27 | IMZ-8.103-01161 | Прокладка крышки распределительной коробки | |
| 28 | IMZ-8.103-01116 | Крышка распределительной коробки | |
| 29 | IMZ-8.103-01454 | Трубка | |
| 30 | IMZ-8.103-01106 | Наконечник | |
| 31 | IMZ-8.106-01164 | Прокладка корпуса подшипника заднего | |
| 32 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 33 | 201455-П29 | Болт М8-6gх16 | |
| 34 | 5-208 | Шарикоподшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
