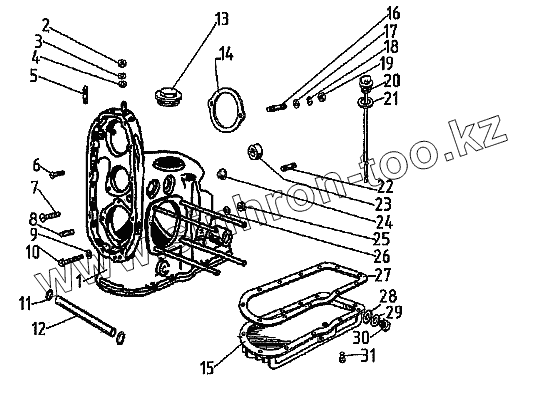

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Картер, поддон
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.108-01008-10 | Картер в сборе | |
| 2 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 3 | 252155-П2 | Шайба 8Л к болту крепления ручки | |
| 4 | 252006-П29 | Шайба 10 к шпильке крепления генератора | |
| 5 | 365631-П29 | Шпилька М8х1х16 крепления двигателя | |
| 6 | 221608-П29 | Винт М6х22 крепления крышки распределительной коробки | |
| 7 | 221623-П29 | Винт М6х70 крепления крышки распределительной коробки | |
| 8 | 258653 | Штифт 8x16 | |
| 9 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 10 | 200274-П29 | Болт М8х75 крепления коробки передач | |
| 11 | 7201105 | Уплотнительное кольцо | |
| 12 | 6201102 | Трубка шпильки передней | |
| 13 | IMZ-8.101-01171 | Пробка шестерни привода масляного насоса | |
| 14 | IMZ-8.101-01163 | Прокладка генератора уплотнительная | |
| 15 | IMZ-8.101-01131 | Поддон | |
| 16 | 009507-П29 | Шпилька М10х1х22 крепления генератора | |
| 17 | 252006-П29 | Шайба 10 к шпильке крепления генератора | |
| 18 | 252156-П2 | Шайба 10Л к болту крепления амортизатора с рычагом | |
| 19 | 250613-П29 | Гайка М10х1 к шпильке крепления генератора | |
| 20 | 6201009-01 | Пробка наливного отверстия | |
| 21 | 11412 | Шайба 24 специальная | |
| 22 | 009410-П29 | Шпилька М8х1х35 крепления коробки передач | |
| 23 | 7201107 | Втулка распределительного вала | |
| 24 | 6201254 | Заглушка | |
| 25 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | |
| 26 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 27 | 6201162-02 | Прокладка поддона | |
| 28 | IMZ-8.101-01135 | Кольцо | |
| 29 | 11407 | Шайба 14 специальная | |
| 30 | IMZ-8.101-01134 | Пробка сливная | |
| 31 | 201421-П29 | Болт M6-6gx16 крепления поддона |
