Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Инструмент и принадлежности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

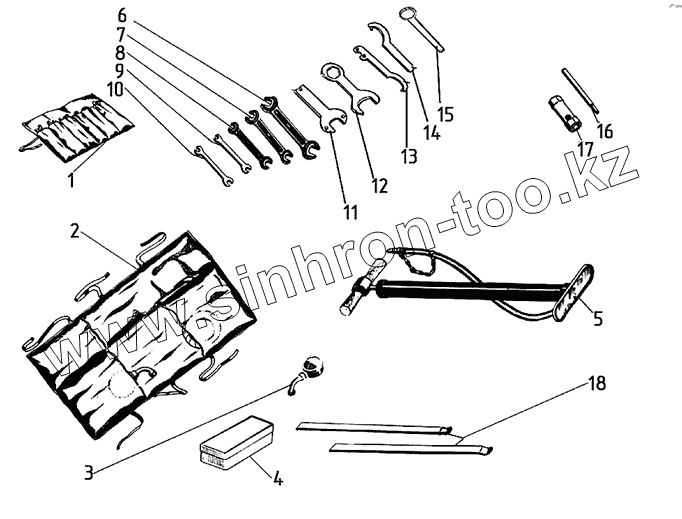

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.103-24001 | Сумка с комплектом инструмента | |
| 2 | IMZ-8.103-24004 | Сумка с комплектом запасных частей | |
| 3 | 6224010 | Манометр шинный | |
| 4 | 7224-7 | Мотоаптечка | |
| 5 | 6224008-01 | Ручной воздушный насос | |
| 6 | 7224174-01 | Ключ 19х22 | |
| 7 | 6224173-01 | Ключ 14х17 | |
| 8 | 7224172-10 | Ключ 13х14 | |
| 9 | 7224171-10 | Ключ 10х12 | |
| 10 | 7224170-10 | Ключ 7х8 | |
| 11 | 6224018 | Ключ гаечный двусторонний 27 в сборе | |
| 12 | 7224114 | Ключ двусторонний 36х41 | |
| 13 | 6324019 | Ключ кольцевой | |
| 14 | 7224115 | Ключ кольцевой | |
| 15 | IMZ-8.107-24119 | Ключ 22 | |
| 16 | 7224122 | Вороток | |
| 17 | IMZ-8.101-24121 | Ключ торцевой 19х21 | |
| 18 | IMZ-8.103-24143 | Лопатка автомобильная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
