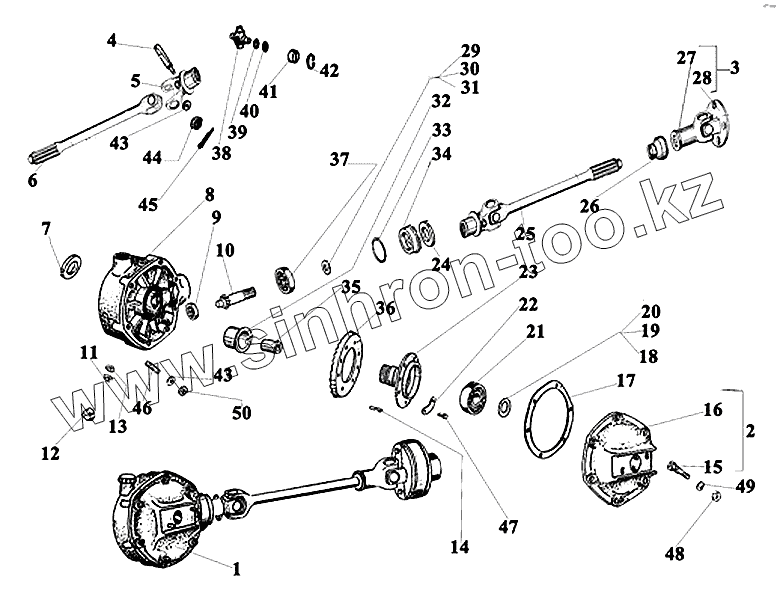

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Главная передача
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.125-05001 | Передача главная в сборе | |
| 2 | IMZ-8.103-05020 | Крышка картера главной передачи в сборе | |
| 3 | IMZ-8.124-05056 | Вилка кардана с фланцем в сборе | |
| 4 | 72-05323 | Болт клиновой | |
| 5 | IMZ-8.101-05049 | Вилка кардана в сборе | |
| 6 | IMZ-8.125-05301-10 | Карданный вал | |
| 7 | IMZ-8.101-05039 | Сальник картера главной передачи в сборе | |
| 8 | IMZ-8.125-05101 | Картер главной передачи | |
| 9 | 72-052-1 | Игольчатый подшипник | |
| 10 | 62-05202-60 | Шестерня главной передачи ведущая | |
| 11 | 11407 | Шайба 14 специальная | |
| 12 | IMZ-8.101-01080 | Пробка сливная в сборе | |
| 13 | IMZ-8.101-01135 | Кольцо | |
| 14 | 3х15,8 | Ролик игольчатый | |
| 15 | IMZ-8.101-05131 | Болт М10х1 специальный | |
| 16 | IMZ-8.103-05121 | Крышка картера главной передачи | |
| 17 | 72-05107 | Прокладка крышки картера главной передачи | |
| 18 | 6205243 | Шайба регулировочная толщиной 0,4..0,36мм | |
| 19 | 7205242 | Шайба регулировочная толщиной 0,18..0,16мм | |
| 20 | 7205241 | Шайба регулировочная толщиной 0,08..0,07мм | |
| 21 | 207 | Шарикоподшипник | |
| 22 | 62-05232 | Пластина контровочная | |
| 23 | IMZ-8.103-05229 | Ступица ведомой шестерни главной передачи | |
| 24 | IMZ-8.101-05033 | Сальник вилки кардана в сборе | |
| 25 | IMZ-8.125-05040-10 | Вал карданный в сборе | |
| 26 | IMZ-8.124-05302 | Колпак защитный | |
| 27 | IMZ-8.124-05307 | Вилка кардана | |
| 28 | IMZ-8.124-05331 | Фланец крепления карданного вала | |
| 29 | 6205318 | Шайба регулировочная толщиной 0,08..0,07мм | |
| 30 | 6205319 | Шайба регулировочная толщиной 0,18..0,16мм | |
| 31 | 7205320 | Шайба регулировочная толщиной 0,4..0,36мм | |
| 32 | IMZ-8.101-05104 | Втулка картера главной передачи | |
| 33 | 72-05224-01 | Кольцо уплотнительное | |
| 34 | IMZ-8.101-05223-20 | Гайка подшипника главной передачи | |
| 35 | IMZ-8.101-05246 | Втулка распорная | |
| 36 | 62-05227-60 | Шестерня главной передачи ведомая | |
| 37 | 72-052-2 | Шариковый двухрядный подшипник | |
| 38 | 72-05311 | Крестовина кардана | |
| 39 | 72-05312 | Кольцо кардана уплотнительное | |
| 40 | 72-05313 | Обойма уплотнительного кольца кардана | |
| 41 | 72053-2 | Игольчатый подшипник | |
| 42 | 367309 | Кольцо А19 кардана замковое | |
| 43 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 43 | 252005-П29 | Шайба 8 к болту крепления ветрового щитка к кронштейну | |
| 44 | 250867-П8 | Гайка корончатая М8х1 к болту клиновому | |
| 45 | 258014-П2 | Шплинт 2х20 крепления болта клинового | |
| 46 | 365632-П29 | Шпилька М8х1х21 крепления карбюраторов | |
| 47 | 201457-П | Болт М8х14 крепления ведомой шестерни | |
| 48 | 250513-П29 | Гайка М10х1 к шпильке крепления цилиндра | |
| 49 | 252156-П29 | Шайба 10Л крепления главной передачи | |
| 50 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
