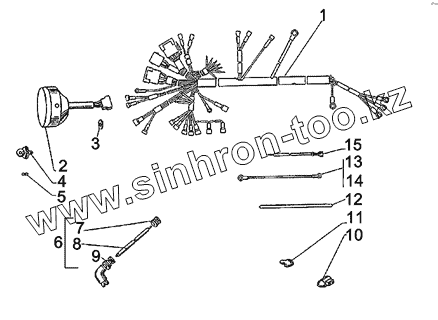

Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Электрооборудование мотоцикла
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.125-18016 | Пучок проводов мотоцикла | |
| 2 | ФГ-137-3711010-Б1 | Фара мотоциклетная | |
| 3 | 7218469 | Прокладка шайбы болта | |
| 4 | А12-45+40 | Лампа дальнего и ближнего света фары | |
| 5 | А12-4 | Лампа габаритного и стояночного света фары | |
| 6 | IMZ-8.103-18031-01 | Провод высокого напряжения в сборе | |
| 7 | 6218806 | Втулка провода | |
| 8 | 6318810 | Провод высокого напряжения катушка зажигания-свеча цилиндра | |
| 9 | IMZ-8.1037-18034 | Наконечник свечной | |
| 10 | IMZ-8.101-17201 | Колпачок | |
| 11 | IMZ-8.101-18804 | Колпачок | |
| 12 | IMZ-8.103-18819 | Лента держателя проводов | |
| 13 | IMZ-8.105-18036 | Провод аккумулятор – реле стартера | |
| 14 | IMZ-8.105-18038 | Провод аккумулятор – масса | |
| 15 | 6618060-20 | Провод катушка зажигания - сигнал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
