Каталог запасных частей к технике: ИМЗ-8.1238 "Волк". Бензобак
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

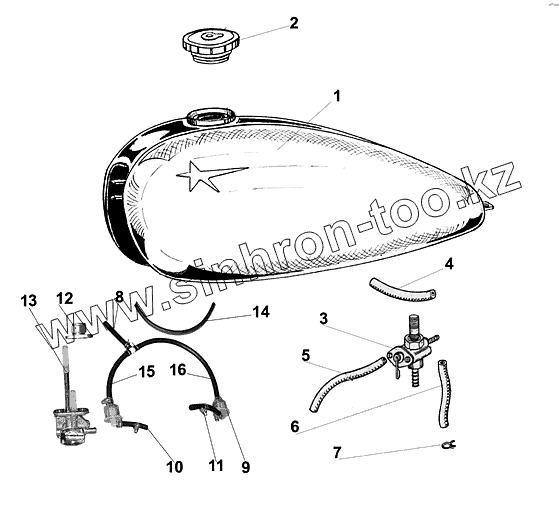

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | IMZ-8.125-10001 | Бензобак в сборе | |
| 2 | МС-07042 | Пробка бензобака в сборе | |
| 3 | IMZ-8.103-10030 | Кран Кр15А | |
| 4 | 6310149 | Труба соединительная бензобака | |
| 5 | IMZ-8.125-10324 | Трубка бензопроводная левого карбюратора | |
| 6 | IMZ-8.125-10321 | Трубка бензопроводная правого карбюратора | |
| 7 | IMZ-8.101-10118 | Кольцо обжимное | |
| 8 | IMZ-8.1236-10135 | Трубка | |
| 9 | GB-7201 | Фильтр | |
| 10 | IMZ-8.1236-10137 | Трубка | |
| 11 | HF-2202 | Хомут червячный винтовой 5/8" (7-16 мм) | |
| 12 | IMZ-8.1037-10115 | Переходник | |
| 13 | TGO-27-100-UR | Кран бензиновый | |
| 14 | IMZ-8.1236-10149 | Трубка соединительная бензобака | |
| 15 | IMZ-8.1236-10324 | Трубка бензопроводная левого карбюратора | |
| 16 | IMZ-8.1236-10321 | Трубка бензопроводная правого карбюратора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
