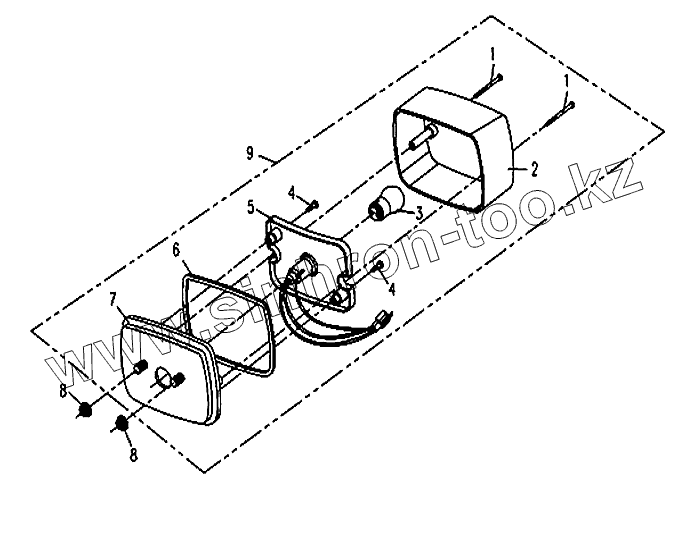

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Задний фонарь
1
1
2
3
4
4
5
6
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Крепежный винт ST2,9х42 GB13806.2 ST2.9х42] | Крепежный винт ST2,9х42 GB13806.2 ST2.9х42 | |
| 2 | 901-16.03.11 | Крышка заднего фонаря | |
| 3 | [Лампа GB15766.1 21/5W 12V] | Лампа GB15766.1 21/5W 12V | |
| 4 | [Крепежный винт ST2,9х13 GB13806.2 ST2.9х13] | Крепежный винт ST2,9х13 GB13806.2 ST2.9х13 | |
| 5 | 901-16.03.12 | Отражатель | |
| 6 | [Кольцо GB3452.1 6х1.8] | Кольцо GB3452.1 6х1.8 | |
| 7 | 901-16.03.13 | Корпус заднего фонаря | |
| 8 | [Гайка М6 GB6177] | Гайка М6 GB6177 | |
| 9 | 901-16.03.10 | Задний фонарь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
