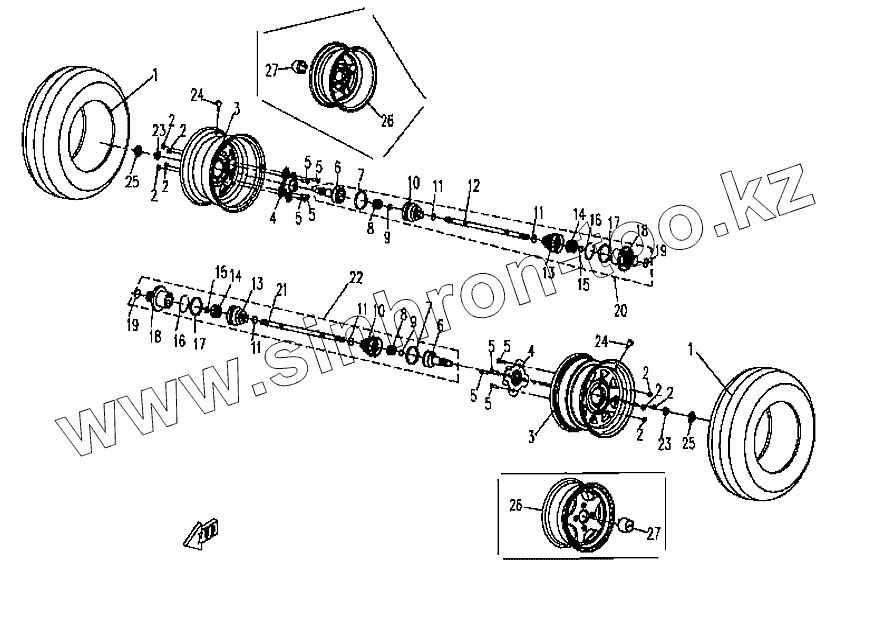

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Задние колеса в сборе
1
1
2
2
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
23
24
24
25
25
26
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 25х10.0-12 | Задняя покрышка | |
| 2 | 901-07.00.02 | Монтажная гайка обода | |
| 3 | 901-11.01.00 | Обод заднего колеса | |
| 4 | 901-11.00.01 | Узел крепления заднего колеса | |
| 5 | 901-07.02.01 | Болт крепления колеса | |
| 6 | CF188-344100 | Шарнир равных угловых скоростей | |
| 7 | CF188-344001 | Большой хомут неподвижного торца | |
| 8 | CF188-344200 | Подшипник неподвижного торца | |
| 9 | CF188-344002 | Зажим | |
| 10 | CF188-344003 | Пыльник неподвижного торца | |
| 11 | CF188-344004 | Малый хомут неподвижного торца | |
| 12 | CF188-344005 | Правый задний вал | |
| 13 | CF188-344006 | Пыльник перемещающегося торца | |
| 14 | CF188-344300 | Подшипник перемещающегося торца | |
| 15 | CF188-344007 | Дистанцирующая прокладка | |
| 16 | CF188-344008 | Зажим | |
| 17 | CF188-344009 | Малый хомут перемещающегося торца | |
| 18 | CF188-344400 | Ось шарнира | |
| 19 | CF188-344011 | Стопорное кольцо | |
| 20 | CF188-344000 | Правый задний приводной вал шарнира постоянных угловых скоростей | |
| 21 | CFF188-343001 | Левый задний вал | |
| 22 | CFF188-343000 | Левый задний приводной вал шарнира постоянных угловых скоростей | |
| 23 | 901-07.00.03 | Гайка крепления обода к валу | |
| 24 | 519-07.00.30 | Ниппель | |
| 25 | 901-04.00.29 | Колпачок гайки вала | |
| 26 | 901-11.01.00A | Задний обод (полированный) | |
| 26 | 901-11.01.00A | Задний обод (полированный) | |
| 27 | 901-04.00.39 | Алюминиевый колпачок обода |
