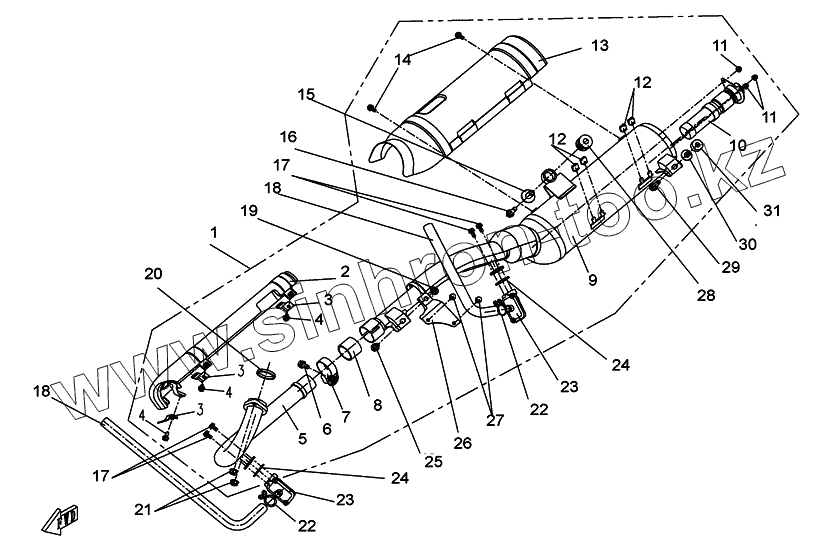

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Выпускная система
1
2
3
3
3
4
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 901-02.01.00A | Выпускная система в сборе | |
| 2 | 901-02.01.20 | Защита выпускной трубы | |
| 3 | 901-02.01.01 | Фиксатор | |
| 4 | [Болт М6х20 GB5789] | Болт М6х20 GB5789 | |
| 5 | 901-02.01.10 | Выпускная труба | |
| 6 | [Болт М8х25 GB5789] | Болт М8х25 GB5789 | |
| 7 | 901-02.01.60 | Соединительный хомут | |
| 8 | 901-02.01.02 | Воротник | |
| 9 | 901-02.01.30A | Глушитель | |
| 10 | 901-02.01.50 | Хвостовик | |
| 11 | [Гайка GB923 M6] | Гайка GB923 M6 | |
| 12 | 605-02.01.06 | Демпфирующий элемент наружного корпуса глушителя | |
| 13 | 901-02.01.40 | Теплоизолирующее покрытие глушителя | |
| 14 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 15 | 901-02.03.00 | Распорка глушителя | |
| 16 | [Болт М8х40 GB5789] | Болт М8х40 GB5789 | |
| 17 | [Болт М6х10 GB5789] | Болт М6х10 GB5789 | |
| 18 | 901-02.00.04 | Впускной воздушный шланг контрольного клапана | |
| 19 | [Гайка GB6187] | Гайка GB6187 | |
| 20 | CF188-022300 | Прокладка системы выпуска | |
| 21 | CF250T-440001 | Соединительная гайка выпускного патрубка | |
| 22 | [Зажим QC/T621 A16х1.5] | Зажим QC/T621 A16х1.5 | |
| 23 | 803-02.01.20 | Дозирующий клапан | |
| 24 | 803-02.01.01 | Прокладка дозирующего клапана | |
| 25 | [Болт М8х20 GB5789] | Болт М8х20 GB5789 | |
| 26 | 901-02.00.03 | Передний поддерживающий кронштейн глушителя | |
| 27 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 28 | 901-02.00.01 | Резиновая прокладка глушителя | |
| 29 | [Болт М8х25 GB5789] | Болт М8х25 GB5789 | |
| 30 | 901-02.00.02 | Резиновая прокладка 2 глушителя | |
| 31 | 901-02.04.00 | Распорка 2 глушителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
