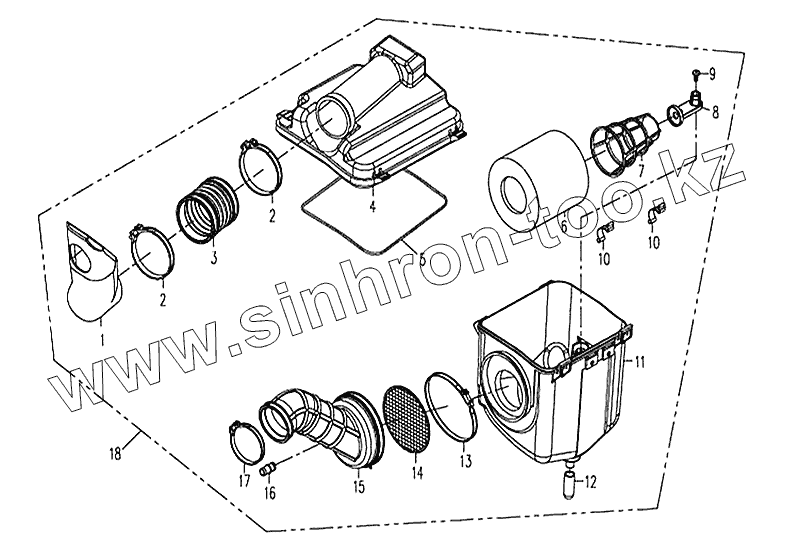

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Воздушный фильтр
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CF188-111001 | Трубка воздушного фильтра | |
| 2 | CF188-111002 | Хомут | |
| 3 | CF188-111003 | Впускная трубка воздушного фильтра | |
| 4 | CF188-111004 | Верхняя крышка фильтра | |
| 5 | CF188-110001 | Уплотнительная прокладка | |
| 6 | CF188-112001 | Фильтрующий элемент | |
| 7 | CF188-112002 | Поддержка фильтрующего элемента | |
| 8 | CF188-112003 | Посадочное место фильтроэлемента | |
| 9 | CF188-110002 | Винт | |
| 10 | CF188-110003 | Скоба | |
| 11 | CF188-110004 | Корпус воздушного фильтра | |
| 12 | CF188-110005 | Трубка слива конденсата | |
| 13 | CF188-110006 | Стопорное кольцо | |
| 14 | CF188-110007 | Сетка | |
| 15 | CF188-110008 | Выпускная трубка фильтра | |
| 16 | CF188-110009 | Выпускная трубка | |
| 17 | CF188-110010 | Стопорное кольцо | |
| 18 | CF188-110000 | Воздушный фильтр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
