Каталог запасных частей к технике: CF Moto ATV-CF500-A. Трансмиссия 1 CF188-060000

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

5

6

6

6

6

7

7

8

8

8

9

10

11

12

12

12

14

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

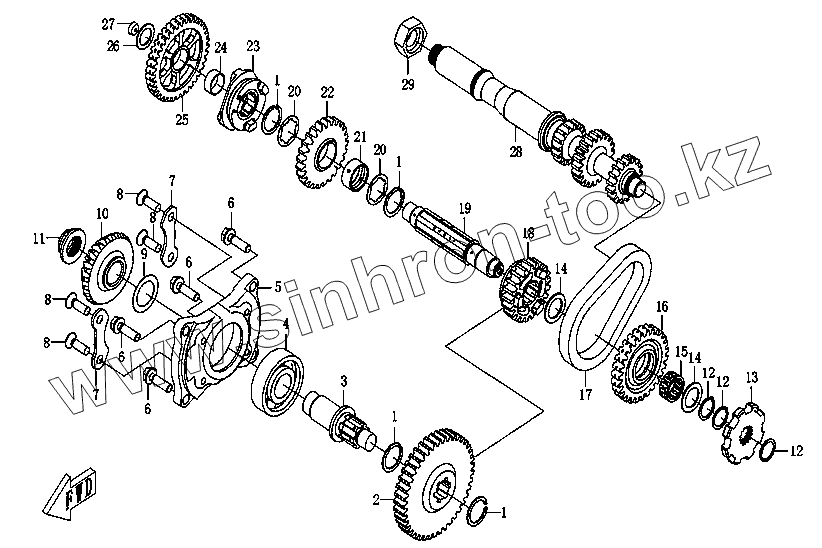

Позиция на иллюстрации	Заводской номер детали		Название детали
1	CF188-061007		Кольцо стопорное 25
2	CF188-062102		Шестерня редуктора ведомая
3	CF188-062101		Приводной вал
4	6305		Подшипник GB/T276/6305
5	CF188-062103		Корпус подшипника приводного вала
6	172MM-060011		Болт М8х28
7	CF188-062104		Пластина подшипника прижимная
8	[Винт M8х25 GB/T2673/M8x25]		Винт M8х25 GB/T2673/M8x25
9	CF188-062105		Шайба регулировочная (0.15мм, 0.20мм, 0.25мм, 0.30мм, 0.35мм)
10	CF188-062106		Шестерня ведущая
11	CF188-062107		Контргайка приводного вала
12	[Кольцо стопорное GB/T894.1/20]		Кольцо стопорное GB/T894.1/20
14	CF188-061012		Шайба 20,5х30х1,5
15	[Игольчатый подшипник NTN-K20X26X12(ISO)]		Игольчатый подшипник NTN-K20X26X12(ISO)
16	CF188-061013		Колесо зубчатое заднего хода
17	CF188-069000		Цепь заднего хода
18	CF188-061011		Шестерня выходная приводная
19	CF188-061001		Вал ведомый
20	CF188-061008		Шайба шлицевая
21	CF188-061009		Втулка привода повышенной передачи
22	CF188-061010		Шестерня ведомая повышенной передачи
23	CF188-061006		Втулка скольжения переключения передач
24	CF188-061004		Втулка привода пониженной передачи
25	CF188-061005		Шестерня ведомая пониженной передачи
26	CF188-061003		Шайба 17,5х26х1
27	CF188-061002		Крышка 12
28	CF188-060004		Вал переключения передач
29	CF188-060003		Гайка ведущего вала
