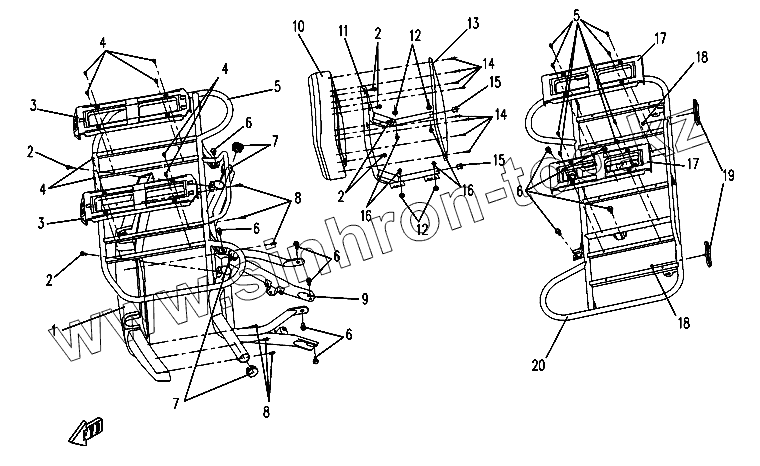

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Стойка, бампер
1
1
2
2
2
2
2
2
2
2
3
3
4
4
4
5
5
6
6
6
6
6
7
7
8
8
9
10
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 901-04.00.01 | Защита, бампер | |
| 1 | 901-04.00.01 | Защита, бампер | |
| 2 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 2 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 3 | 901-04.00.17 | Передняя защитная пластина двигателя | |
| 4 | [Винт самонарезающий 4,8х13 GB845-H-F] | Винт самонарезающий 4,8х13 GB845-H-F | |
| 5 | 901-14.02.00 | Передняя стойка | |
| 6 | [Болт М8х16 GB5789] | Болт М8х16 GB5789 | |
| 7 | 901-04.00.28 | Колпачок, бампер | |
| 8 | [Винт самонарезающий 4,8х13 GB845] | Винт самонарезающий 4,8х13 GB845 | |
| 9 | 901-23.01.00 | Бампер | |
| 10 | 901-14.04.00A | Спинка | |
| 11 | 901-14.03.00A | Кронштейн спинки | |
| 12 | 901-14.03.06A | Шайба | |
| 13 | 901-14.04.05A | Покрытие кронштейна | |
| 14 | [Винт самонарезающий 3,5х20 GB845] | Винт самонарезающий 3,5х20 GB845 | |
| 15 | 901-14.03.05A | Резиновая крышка | |
| 16 | [Болт М6х20 GB5789] | Болт М6х20 GB5789 | |
| 17 | 901-04.00.18 | Декоративная панель, задняя стойка | |
| 18 | [Гайка М5 GB6177] | Гайка М5 GB6177 | |
| 19 | 519-16.02.30 | Задний отражатель | |
| 20 | 901-14.01.00 | Задняя стойка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
