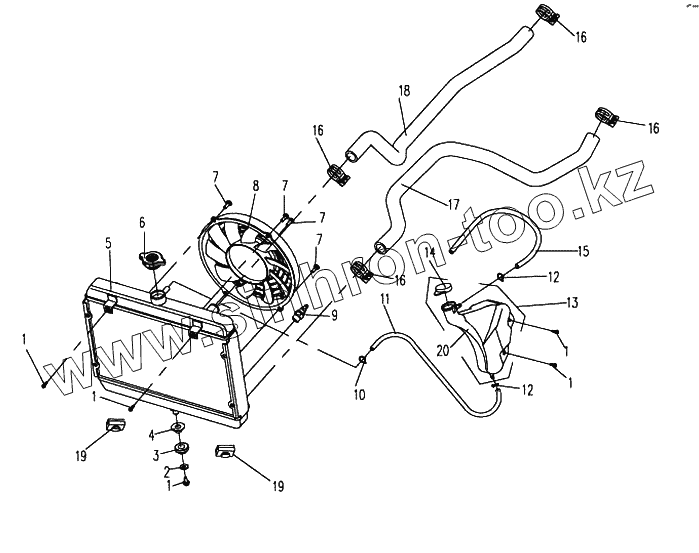

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Система охлаждения
1
1
1
1
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
12
13
14
15
16
16
16
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 2 | [Шайба GB2587 6] | Шайба GB2587 6 | |
| 3 | 901-18.00.04 | Резиновая прокладка радиатора | |
| 4 | 901-18.00.10 | Стальная прокладка радиатора | |
| 5 | 901-18.01.00 | Радиатор | |
| 6 | 901-18.03.00 | Колпачок радиатора | |
| 7 | [Винт М6х12 GB818] | Винт М6х12 GB818 | |
| 8 | 901-18.02.00 | Вентилятор радиатора | |
| 9 | CF250T-420500 | Термовыключатель | |
| 10 | [Зажим 10.5A QC/T 621] | Зажим 10.5A QC/T 621 | |
| 11 | 901-18.00.01 | Резиновый шланг к баку | |
| 12 | [Зажим 8A QC/T 621] | Зажим 8A QC/T 621 | |
| 13 | 901-18.04.00 | Бак | |
| 14 | 901-18.04.01 | Резиновый колпачок бака | |
| 15 | 901-18.00.05 | Трубка контроля переполнения бака | |
| 16 | CF188-023500 | Зажим трубки | |
| 17 | 901-18.00.02 | Отводящий шланг радиатора | |
| 18 | 901-18.00.03 | Подводящий шланг радиатора | |
| 19 | 519-00.10.03 | Резиновая прокладка под скобу | |
| 20 | 901-18.04.02 | Бак |
