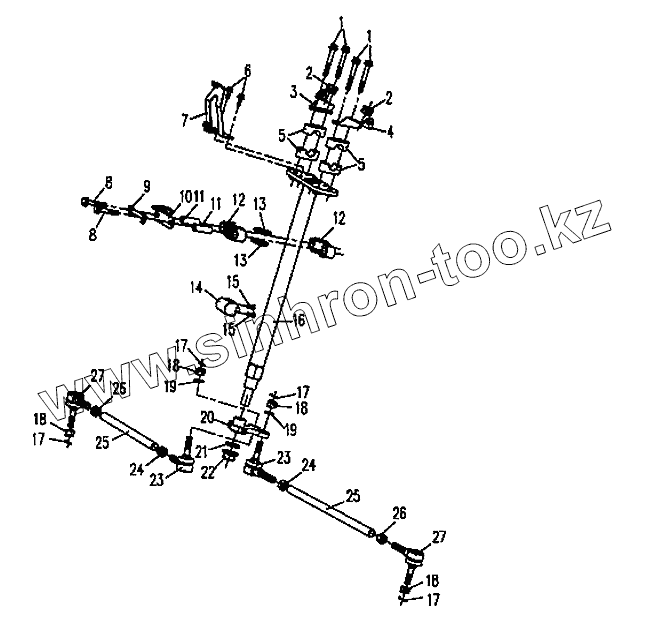

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Рулевое управление
1
1
2
2
3
4
5
5
6
7
8
8
9
10
11
11
12
12
13
13
14
15
15
16
17
17
17
17
18
18
18
18
19
19
20
21
22
23
23
24
24
25
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Болт М8х55 GB5789] | Болт М8х55 GB5789 | |
| 2 | 50203100001 | Резина передней скобы | |
| 3 | 901-03.00.10 | Правый кронштейн приборной панели | |
| 4 | 901-03.00.60 | Левый кронштейн приборной панели | |
| 5 | 901-03.00.06 | Алюминиевое покрытие руля | |
| 6 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 7 | 901-03.00.30 | Передний кронштейн приборной панели | |
| 8 | [Болт М8х50 GB5782] | Болт М8х50 GB5782 | |
| 9 | 901-10.04.03 | Панель замка | |
| 10 | 901-10.04.10 | Пластина | |
| 11 | 901-10.04.02 | Втулка | |
| 12 | 901-10.04.01 | Втулка | |
| 13 | 901-10.04.04 | Уплотнительное кольцо | |
| 14 | 901-01.02.10 | Замок руля | |
| 15 | [Винт М6х12 GB819] | Винт М6х12 GB819 | |
| 16 | 901-03.71.00 | Рулевая стойка | |
| 17 | [Шплинт 2х16 GB91] | Шплинт 2х16 GB91 | |
| 18 | [Гайка М10х1,25 GB9457 M10х1.25] | Гайка М10х1,25 GB9457 M10х1.25 | |
| 19 | [Шайба GB97.1 10] | Шайба GB97.1 10 | |
| 20 | 901-10.00.01 | Рычаг | |
| 21 | [Шайба GB97.1 14] | Шайба GB97.1 14 | |
| 22 | [Гайка М14х1,25 GB6187] | Гайка М14х1,25 GB6187 | |
| 23 | 901-10.05.37 | Рулевой шарнир 1 | |
| 24 | [Гайка М12х1,5 GB6176] | Гайка М12х1,5 GB6176 | |
| 25 | 901-10.05.36 | Рулевая тяга | |
| 26 | [Гайка М12х1,5 GB6176] | Гайка М12х1,5 GB6176 | |
| 27 | 901-10.05.38 | Рулевой шарнир 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
