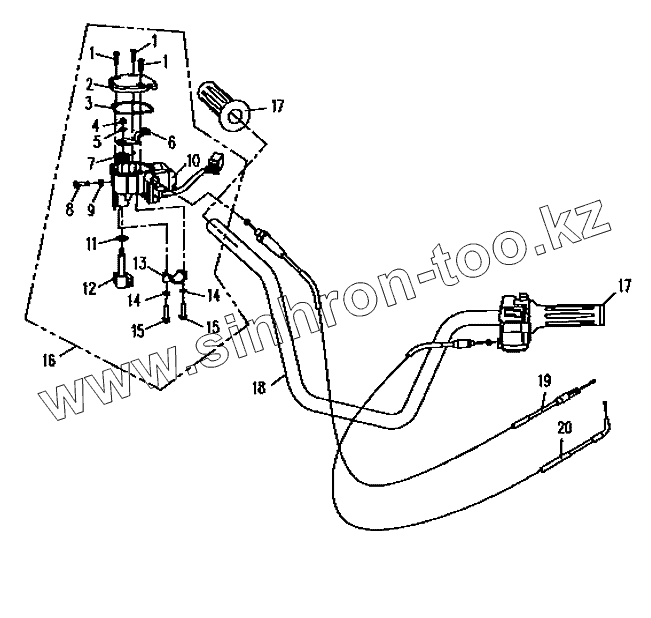

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Руль
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Винт М4х16 GB818] | Винт М4х16 GB818 | |
| 2 | 901-16.07.01 | Верхняя скоба правого рулевого переключателя | |
| 3 | 901-16.07.02 | Уплотнительная прокладка | |
| 4 | [Гайка М5 GB6187] | Гайка М5 GB6187 | |
| 5 | [Шайба 5 GB97.1] | Шайба 5 GB97.1 | |
| 6 | 901-16.07.03 | Кронштейн тросика | |
| 7 | 901-16.07.04 | Пружина | |
| 8 | [Винт М5х20 GB818] | Винт М5х20 GB818 | |
| 9 | [Гайка М5 GB6176] | Гайка М5 GB6176 | |
| 10 | 901-16.07.05 | Корпус правого переключателя | |
| 11 | 901-16.07.06 | Шайба | |
| 12 | 901-16.07.07 | Рычаг дросселя | |
| 13 | 901-16.07.08 | Нижняя скоба правого рулевого переключателя | |
| 14 | [Пружинная шайба GB93 3] | Пружинная шайба GB93 3 | |
| 15 | [Болт М5х20 GB5787] | Болт М5х20 GB5787 | |
| 16 | 901-16.07.00 | Правый рулевой переключатель | |
| 17 | 519-10.00.01 | Левая рукоятка | |
| 18 | 901-03.00.90 | Руль | |
| 19 | 901-10.05.10 | Тросик дросселя | |
| 20 | 901-10.05.20 | Тросик насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
