Каталог запасных частей к технике: CF Moto ATV-CF500-A. Приборная панель

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано CF Moto Java Jianshe Suzuki Zongshen Бренд «МИНСК» ВПМЗ ЗиД ИЖМОТО ИМЗ Русская механика Сатурн УМПО

Модель Не выбрано ATV-CF500-A (2008)

Схема > Не выбрано Пластиковая облицовка Пластиковая облицовка Пластиковая облицовка Пластиковая облицовка Сиденье Наклейки и логотипы Корпус картера, левая часть CF188-011000 Корпус картера, правая часть CF188-012000 Корпус вариатора CF188-013000CVT Крышка картера левая CF188-014000 Крышка левой стороны в сборе CF188-015000 Крышка головки цилиндра CF188-021000 Головка цилиндра CF188-022000 Цилиндр CF188-023000 Вал ГРМ в сборе CF188-024000 Коленвал, поршень, балансирный вал Карбюратор CF188-100000 Бензобак Воздушный фильтр Выпускная система Насос масляный CF188-070000 Насос системы охлаждения CF188-080000 Система охлаждения Система охлаждения Сцепление CF188-050000 Корпус сцепления CF188-053000 Переключение передач Трансмиссия Трансмиссия 1 CF188-060000 Трансмиссия 2 CF188-060000 Трансмиссия 3 CF188-060000 Мост передний CF188-310000 Крышка переднего дифференциала CF188-311000 Корпус привода оси передних колес CF188-312000 Дифференциал CF188-313000 Коробка приводная задней оси CF188-330000 Коробка приводная в сборе CF188-331000 Коробка привода задних колес CF188-332000 Крышка подшипника редуктора CF188-334000 Рама Стойка, бампер Передняя подвеска Задняя подвеска Передние колеса в сборе Задние колеса в сборе Руль Руль Рулевое управление Гидравлический тормоз Магнето CF188-030000 Электростартер CF188-091000 Передние фары Задние указатели поворотов Задний фонарь Приборная панель Электрическое оборудование Стартер ручной CF188-092000 Инструмент

1

2

3

4

5

5

6

7

8

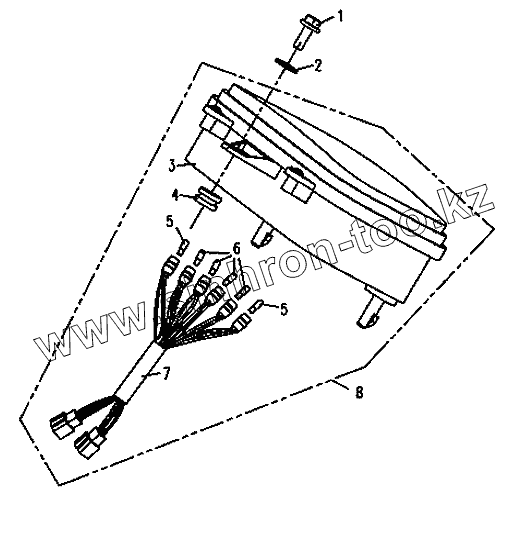

Позиция на иллюстрации	Заводской номер детали		Название детали
1	[Болт М6х16 GB5789]		Болт М6х16 GB5789
2	[Шайба GB5278 6]		Шайба GB5278 6
3	901-17.01.11		Корпус приборной панели
4	901-17.01.12		Резиновая прокладка
5	[Лампа GB15766.1 12V3.4W]		Лампа GB15766.1 12V3.4W
6	[Лампа GB15766.1 12V1.7W]		Лампа GB15766.1 12V1.7W
7	901-17.01.13		Разъем приборной панели
8	901-17.01.10		Приборная панель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
