Каталог запасных частей к технике: CF Moto ATV-CF500-A. Пластиковая облицовка
1
1
1
1
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
8
9
10
10
10
11
12
12

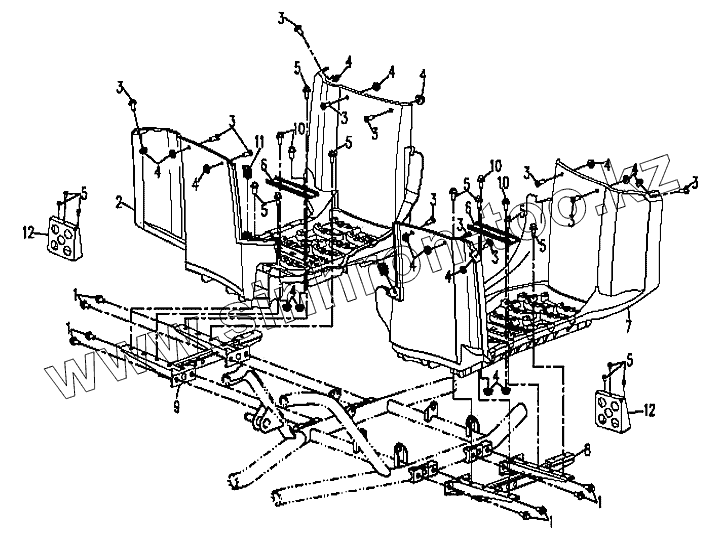

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Болт М8х14 GB5789] | Болт М8х14 GB5789 | |
| 2 | 901-04.00.09A | Правая подножка | |
| 3 | [Винт М6х16 GB9074.1] | Винт М6х16 GB9074.1 | |
| 4 | [Гайка М6 GB6177] | Гайка М6 GB6177 | |
| 5 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 6 | [Шайба GB96 6] | Шайба GB96 6 | |
| 7 | 901-03.00.07 | Зубцы подножки | |
| 8 | 901-04.00.08A | Левая подножка | |
| 9 | 901-03.00.20A | Кронштейн левой подножки | |
| 10 | 901-03.00.80A | Кронштейн правой подножки | |
| 11 | CF250T-340002 | Болт М6х14 | |
| 12 | 901-03.00.10A | Кронштейн задней подножки | |
| 12 | 803-04.08.00 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
