Каталог запасных частей к технике: CF Moto ATV-CF500-A. Пластиковая облицовка
1
2
2
3
3
3
3
3
3
3
4
4
5
6
7
8
9
9
10

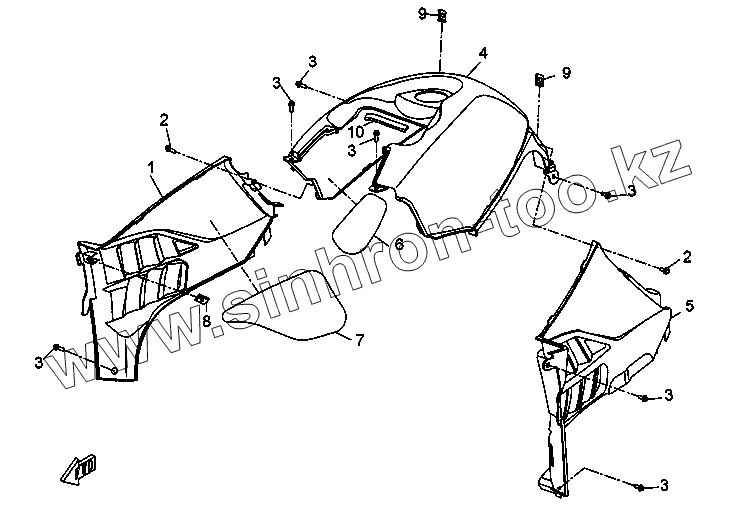

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 901-04.00.12A | Правая боковая панель | |
| 2 | [Болт М6х16 GB5789] | Болт М6х16 GB5789 | |
| 3 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 4 | 901-04.00.07 | Верхнее покрытие бензобака | |
| 4 | 901-04.00.07 | Верхнее покрытие бензобака | |
| 5 | 901-04.00.11A | Левая боковая панель | |
| 6 | 901-04.00.34 | Теплоизолирующий материал правой панели | |
| 7 | 901-04.00.35 | Теплоизолирующий материал верхней защитной пластины бензобака | |
| 8 | 803-04.08.00 | Гайка М6 | |
| 9 | CF250T-340007 | Фиксатор ST4,2 | |
| 10 | 901-04.00.44 | Пористый материал верхнего покрытия бензобака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
