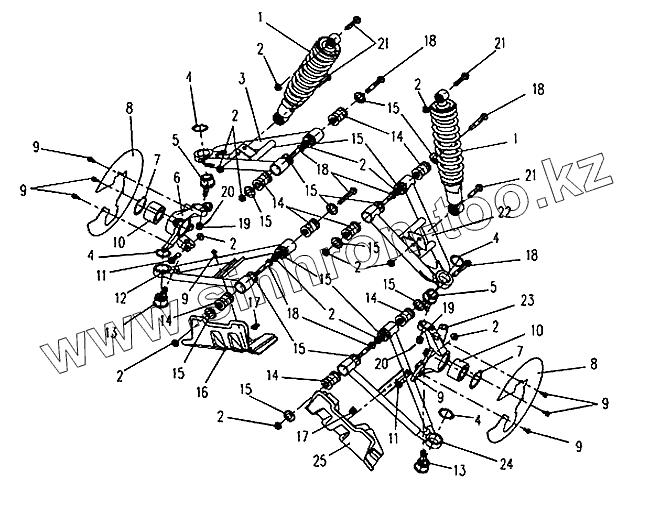

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Передняя подвеска
1
1
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
5
5
6
7
7
8
8
9
9
9
9
9
9
10
10
11
11
12
13
13
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
16
17
17
18
18
18
18
18
19
19
20
20
21
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 901-05.06.00 | Передний амортизатор | |
| 2 | [Гайка М10х1,25 GB6187] | Гайка М10х1,25 GB6187 | |
| 3 | 901-05.01.00 | Передний правый рычаг (верхний) | |
| 4 | [Стопорное кольцо] | Стопорное кольцо | |
| 5 | 901-05.07.00 | Верхняя шаровая опора | |
| 6 | 901-05.00.01 | Рулевой шарнир правый | |
| 7 | [Стопорное кольцо] | Стопорное кольцо | |
| 8 | 901-03.00.08 | Защита тормозного диска | |
| 9 | [Болт М6х12 GB5789] | Болт М6х12 GB5789 | |
| 10 | DAC3055W | Подшипниковый узел | |
| 11 | [Болт М10х1,25х40 GB5789] | Болт М10х1,25х40 GB5789 | |
| 12 | 901-05.02.00 | Передний правый рычаг (нижний) | |
| 13 | 901-05.08.00 | Нижняя шаровая опора | |
| 14 | 901-05.05.00 | Втулка | |
| 15 | 901-05.00.03 | Колпачок втулки | |
| 16 | 901-04.00.22 | Передняя защита (правая) | |
| 17 | 803-04.08.00 | Гайка М6 | |
| 18 | [Болт М10х1,25х70 GB5789] | Болт М10х1,25х70 GB5789 | |
| 19 | [Корончатая гайка GB9457 M10х1.25] | Корончатая гайка GB9457 M10х1.25 | |
| 20 | [Шплинт 2х16 GB91] | Шплинт 2х16 GB91 | |
| 21 | [Болт М10х1,25х50 GB5789] | Болт М10х1,25х50 GB5789 | |
| 22 | 901-05.03.00 | Передний левый рычаг (верхний) | |
| 23 | 901-05.00.02 | Рулевой шарнир левый | |
| 24 | 901-05.04.00 | Передний левый рычаг (нижний) | |
| 25 | 901-04.00.21 | Передняя защита (левая) |
