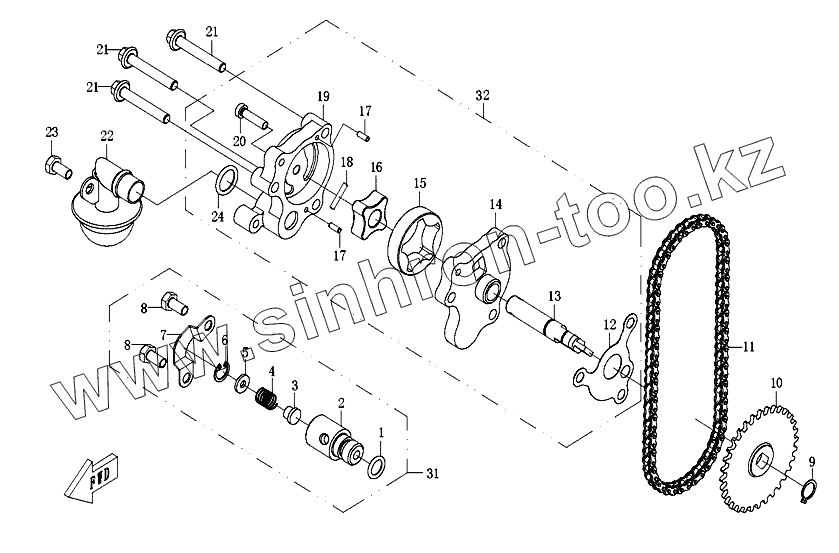

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Насос масляный CF188-070000
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
21
22
23
24
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CF188-073002 | Кольцо 10х2,3 | |
| 2 | CF188-073001 | Корпус клапана | |
| 3 | CF188-073003 | Пробка клапана | |
| 4 | CF188-073004 | Пружина клапана | |
| 5 | CF188-073005 | Шайба | |
| 6 | [Кольцо стопорное 12 GB/T893.1-1986] | Кольцо стопорное 12 GB/T893.1-1986 | |
| 7 | CF188-073006 | Прижимная полоса клапана | |
| 8 | [Болт М6х12 GB/T5781-2000] | Болт М6х12 GB/T5781-2000 | |
| 9 | [Кольцо стопорное 11 GB/T894.1-1986] | Кольцо стопорное 11 GB/T894.1-1986 | |
| 10 | CF188-070003 | Звездочка насоса масляного | |
| 11 | CF188-074000 | Цепь насоса масляного | |
| 12 | CF188-070002 | Шайба насоса | |
| 13 | CF188-071001 | Вал насоса | |
| 14 | CF188-071002 | Крышка ротора | |
| 15 | CF188-071005 | Ротор насоса внешний | |
| 16 | CF188-071006 | Ротор насоса внутренний | |
| 17 | CF188-071003 | Штифт | |
| 18 | CF188-071007 | Штифт | |
| 19 | CF188-071004 | Корпус насоса | |
| 20 | [Винт М5х20 GB/T822-2000] | Винт М5х20 GB/T822-2000 | |
| 21 | 152MI-013009 | Болт М6х40 | |
| 22 | CF188-072000 | Фильтр масляный | |
| 23 | 172MI-090008 | Болт М6х14 | |
| 24 | CF188-071008 | Кольцо 14х2,5 | |
| 31 | CF188-073000 | Клапан перепускной в сборе | |
| 32 | CF188-071000 | Насос масляный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
