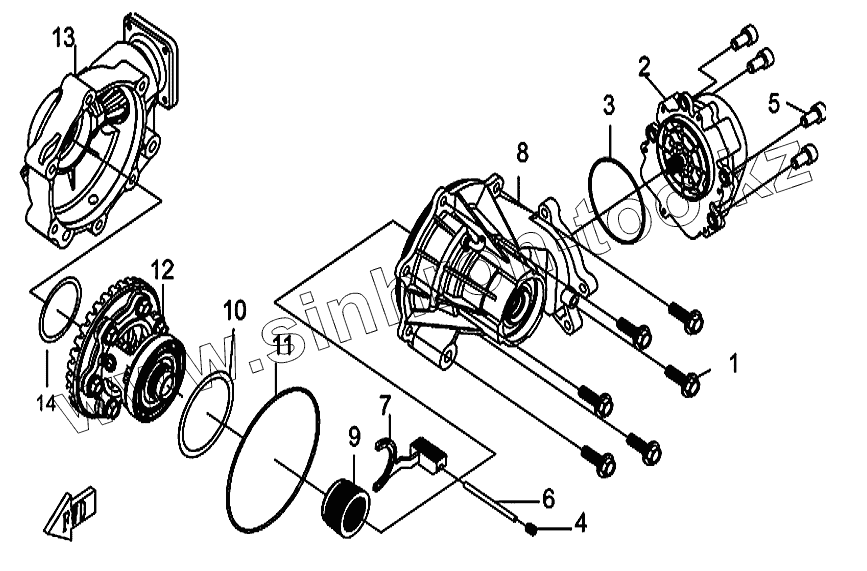

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Мост передний CF188-310000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CF188-310100 | Болт М8х28 | |
| 2 | CF188-314000 | Сервопривод (электродвигатель и редуктор в сборе) включения переднего моста | |
| 3 | CF188-310001 | Кольцо 81.2х1.9 | |
| 4 | [Винт М8х10 GB/T79-2000] | Винт М8х10 GB/T79-2000 | |
| 5 | [Винт М8х20 GB/T70.1-2000] | Винт М8х20 GB/T70.1-2000 | |
| 6 | CF188-310002 | Вал | |
| 7 | CF188-315000 | Вилка | |
| 8 | CF188-311000 | Крышка переднего дифференциала | |
| 9 | CF188-310003 | Муфта включения | |
| 10 | CF188-310004 | Шайба регулировочная 83х71 | |
| 11 | CF188-310005 | Кольцо 141х2.4 | |
| 12 | CF188-313000 | Дифференциал в сборе | |
| 13 | CF188-312000 | Корпус дифференциала | |
| 14 | CF188-310006 | Шайба регулировочная 61х48 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
