Каталог запасных частей к технике: CF Moto ATV-CF500-A. Крышка картера левая CF188-014000
1
1
1
2
3
4
5
5
5
6
7
7
7
7
7
7
7
7
8
9
10
11
12
12
13

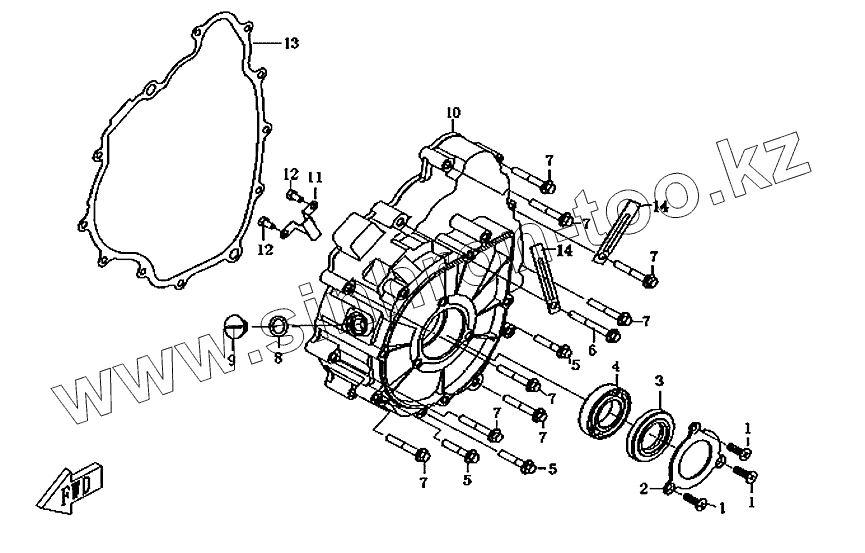

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CF188-014009 | Винт крепления фиксатора манжеты | |
| 2 | CF188-014007 | Фиксатор манжеты | |
| 3 | CF188-014008 | Манжета 28х52х7 | |
| 4 | 60/28 | Подшипник GB/T276-1994 | |
| 5 | 152MI-080012 | Болт М6х32 | |
| 6 | 152MI-013010 | Болт М6х50 | |
| 7 | 152MI-013009 | Болт М6х40 | |
| 8 | 152MI-021009 | Уплотнительное кольцо пробки | |
| 9 | 152MI-021008 | Пробка | |
| 10 | CF188-014001 | Крышка картера левая | |
| 11 | CF188-014003 | Кронштейн датчика | |
| 12 | CF188-014004 | Болт | |
| 13 | CF188-014002 | Прокладка крышки картера левой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
