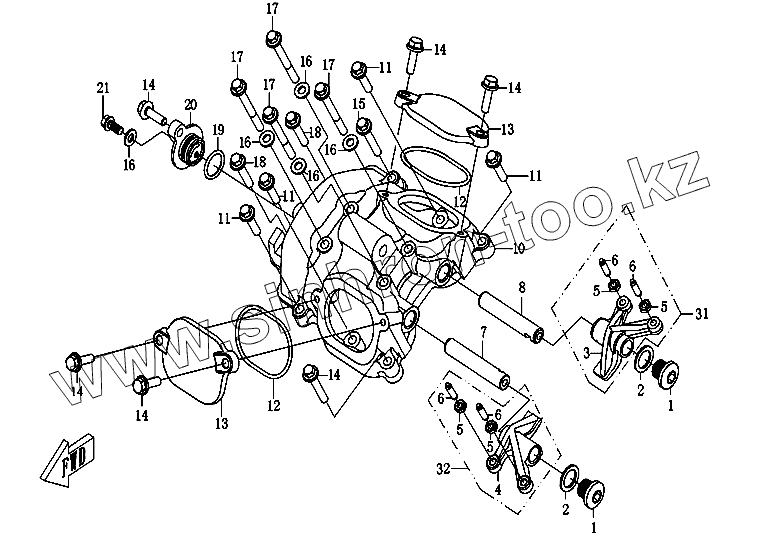

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Крышка головки цилиндра CF188-021000
1
1
2
2
3
4
5
5
5
5
6
6
6
6
7
8
10
11
11
11
11
12
12
13
13
14
14
14
14
14
14
15
16
16
16
16
16
17
17
17
17
18
18
19
20
21
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | CF188-021008 | Болт М14х1,25х12 | |
| 2 | CF188-011006 | Шайба 14 | |
| 3 | CF188-021101 | Коромысло впускного клапана | |
| 4 | CF188-021201 | Коромысло выпускного клапана | |
| 5 | 1P39MB-022103 | Гайка регулировочная зазора клапана | |
| 6 | 1P39MB-022102 | Винт регулировочный зазора клапана | |
| 7 | CF188-021005 | Вал коромысла выпуска | |
| 8 | CF188-021004 | Вал коромысла впуска | |
| 10 | CF188-021001 | Крышка головки цилиндра | |
| 11 | 152MI-021017 | Болт М6х25 | |
| 12 | CF188-021003 | Прокладка | |
| 13 | CF188-021002 | Крышка регулировочного отверстия | |
| 14 | 152MI-023010 | Болт М6х20 | |
| 15 | 152MI-013008 | Болт М6х35 | |
| 16 | 152MI-060009 | Шайба 6 | |
| 17 | 152MI-021018 | Болт М6х55 | |
| 18 | 152MI-060012 | Болт М6х30 | |
| 19 | CF188-021010 | Кольцо 18х2,4 | |
| 20 | CF188-021009 | Крышка | |
| 21 | 152MI-021019 | Болт М6х12 | |
| 31 | CF188-021100 | Коромысло впускного клапана в сборе | |
| 32 | CF188-021200 | Коромысло выпускного клапана в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
