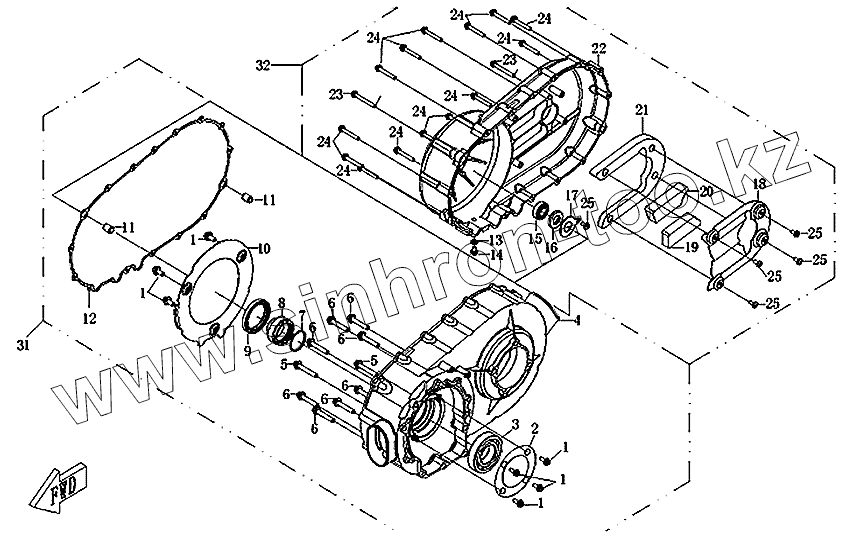

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Корпус вариатора CF188-013000CVT
1
1
1
1
1
1
1
1
1
1
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
24
24
24
24
24
24
24
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Винт M6х12 GB/T818/M6х12] | Винт M6х12 GB/T818/M6х12 | |
| 2 | CF188-013104 | Фиксатор подшипника | |
| 3 | 6208 | Подшипник GB/T276/6208 | |
| 4 | CF188-013101 | Корпус вариатора | |
| 5 | 1P39MB-012006 | Болт М8х50 | |
| 6 | 1P39MB-012005 | Болт М8х45 | |
| 7 | CF188-013107 | Кольцо 39х2,3 | |
| 8 | CF188-013106 | Втулка ведущего вала | |
| 9 | CF188-013105 | Манжета 54х70х8 | |
| 10 | CF188-013102 | Пластина впуска воздуха | |
| 11 | CF188-011005 | Штифт 13х18 | |
| 12 | CF188-013103 | Резиновая прокладка | |
| 13 | 152MI-060009 | Шайба 6 | |
| 14 | 152MI-080010 | Болт М6х10 | |
| 15 | 6003 | Подшипник GB/T276/6003 | |
| 16 | CF188-013207 | Манжета 17х35х5 | |
| 17 | CF188-013206 | Фиксатор манжеты | |
| 18 | CF188-013205 | Кронштейн демпфера | |
| 19 | CF188-013204 | Резиновый демпфер 2 | |
| 20 | CF188-013203 | Резиновый демпфер 1 | |
| 21 | CF188-013202 | Резиновый демпфер 3 | |
| 22 | CF188-013201 | Крышка корпуса вариатора | |
| 23 | 152MI-021018 | Болт М6х55 | |
| 24 | CF188-013208 | Болт М6х45 | |
| 31 | CF188-013100 | Корпус вариатора в сборе | |
| 32 | CF188-013200 | Крышка корпуса вариатора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
