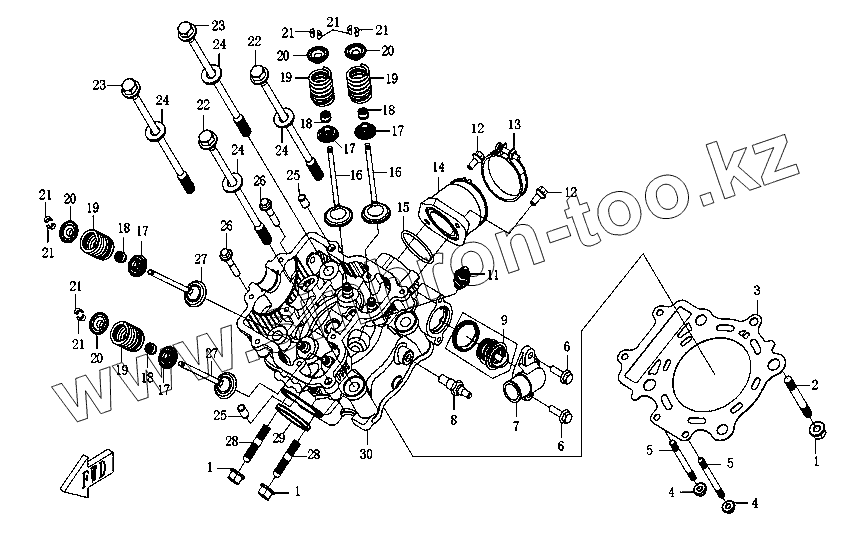

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Головка цилиндра CF188-022000
1
1
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
21
21
21
22
22
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 152MI-011700 | Гайка М8 | |
| 2 | CF188-022009 | Шпилька М8х68 | |
| 3 | CF188-022200 | Прокладка головки цилиндра | |
| 4 | [Гайка GB/T6187.1/M6-10-Zn.D] | Гайка GB/T6187.1/M6-10-Zn.D | |
| 5 | CF188-022001 | Шпилька М6х70 | |
| 6 | 152MI-022020 | Болт М6х22 | |
| 7 | CF188-022002 | Патрубок системы охлаждения | |
| 8 | 152MI-022600 | Датчик температуры | |
| 9 | CF188-022811 | Термостат | |
| 10 | 152MI-022802 | Уплотнительное кольцо | |
| 11 | 172MM-022400 | Свеча зажигания | |
| 12 | CF188-022010 | Винт М6 | |
| 13 | CF188-022400 | Хомут винтовой | |
| 14 | CF188-022900 | Патрубок карбюратора | |
| 15 | CF188-022011 | Кольцо 40х2,4 | |
| 16 | CF188-022004 | Клапан впускной | |
| 17 | CF188-022008 | Шайба упорная пружин впускных/выпускных клапанов | |
| 18 | 152MI-022500 | Комплект уплотнительных колец основания клапана | |
| 19 | CF188-022006 | Пружина возвратная клапана | |
| 20 | CF188-022007 | Тарелка возвратной пружины клапана | |
| 21 | 152MI-022006 | Сухарь клапана | |
| 22 | CF188-022012 | Болт головки цилиндра левый | |
| 23 | CF188-022013 | Болт головки цилиндра правый | |
| 24 | CF188-022014 | Шайба болта головки цилиндра | |
| 25 | 152MI-080008 | Штифт 8х14 | |
| 26 | 152MI-013008 | Болт М6х35 | |
| 27 | CF188-022005 | Клапан выпускной | |
| 28 | CF188-022003 | Шпилька М8х42 | |
| 29 | CF188-022300 | Прокладка системы выпуска | |
| 30 | CF188-022100 | Головка цилиндра в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
