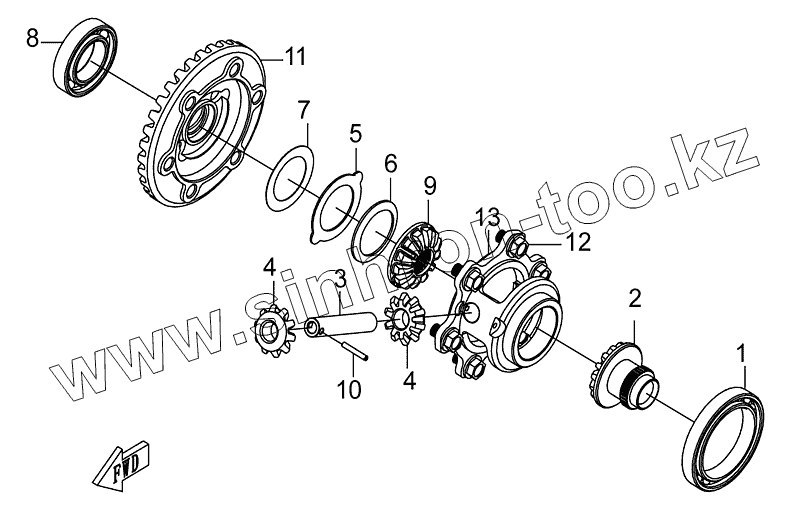

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Дифференциал CF188-313000
1
2
3
4
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 61912 | Подшипник GB/T276-1994 | |
| 2 | CF188-313001 | Шестерня ведущая | |
| 3 | CF188-313002 | Ось сателлитов | |
| 4 | CF188-313003 | Сателлит | |
| 5 | CF188-313009 | Прокладка | |
| 6 | CF188-313005 | Шайба | |
| 7 | CF188-313010 | Регулировочная шайба | |
| 8 | 6007 | Подшипник GB/T276-1994 | |
| 9 | CF188-313006 | Шестерня ведомая | |
| 10 | CF188-313007 | Штифт | |
| 11 | CF188-313004 | Шестерня дифференциала | |
| 12 | CF188-313100 | Болт М10х1,25х18 | |
| 13 | CF188-313008 | Корпус дифференциала внутренний |
