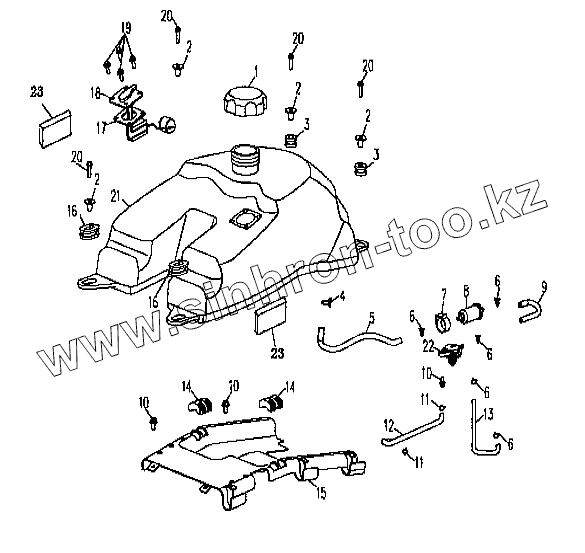

Каталог запасных частей к технике: CF Moto ATV-CF500-A. Бензобак
1
2
2
2
2
3
3
4
5
6
6
6
6
6
7
8
9
10
10
10
11
11
12
13
14
14
15
16
16
17
18
19
20
20
20
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 901-12.02.00 | Крышка бензобака | |
| 2 | 901-12.03.10 | Резиновая втулка бензобака | |
| 3 | 901-12.00.07 | Задняя резиновая подкладка бензобака | |
| 4 | [Зажим QC/T621 A14] | Зажим QC/T621 A14 | |
| 5 | 901-12.05.11 | Топливный шланг 1 | |
| 6 | [Стопорное кольцо 10.5 A QC/T621] | Стопорное кольцо 10.5 A QC/T621 | |
| 7 | CF250T-450002 | Резиновый элемент топливного фильтра | |
| 8 | CF250T-450200 | Топливный фильтр | |
| 9 | 901-12.05.12 | Топливный шланг 2 | |
| 10 | [Болт М6х16 GB5789] | Болт М6х16 GB5789 | |
| 11 | [Стопорное кольцо QC/T621 A8] | Стопорное кольцо QC/T621 A8 | |
| 12 | 901-12.05.14 | Вакуумная трубка | |
| 13 | 901-12.05.13 | Топливный шланг 3 | |
| 14 | 901-12.00.05 | Резиновая прокладка бензобака | |
| 15 | 901-04.00.26 | Передний внутренний бампер (левый) | |
| 16 | 901-12.00.06 | Передняя резиновая подкладка бензобака | |
| 17 | 901-17.01.21 | Уплотнительное кольцо | |
| 18 | 901-17.01.22 | Датчик уровня топлива | |
| 19 | [Болт М6х10 GB5789] | Болт М6х10 GB5789 | |
| 20 | [Болт М6х25 GB5789] | Болт М6х25 GB5789 | |
| 21 | 901-12.01.00 | Бензобак | |
| 22 | 519-12.05.10 | Топливный кран | |
| 23 | 901-12.00.08 | Пористая накладка бензобака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
