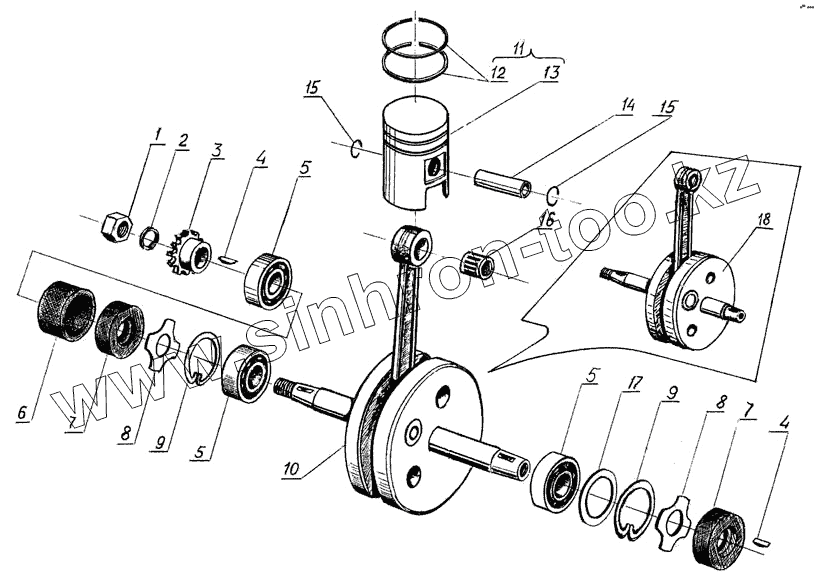

Каталог запасных частей к технике: Бренд «МИНСК» Минск С 125. Поршень и вал коленчатый
1
2
3
4
4
5
5
5
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250615 | Гайка М12x1,25 | |
| 2 | 252157 | Шайба пружинная 12 | |
| 3 | 105-17165 | Звездочка ведущая | |
| 4 | 103-10546 | Шпонка | |
| 5 | 6-204 | Подшипник | |
| 6 | 3.1122-10457 | Втулка распорная | |
| 7 | 105-10440А | Манжета | |
| 8 | 3.1122-10458 | Шайба | |
| 9 | 3.111-10450 | Кольцо В47 | |
| 10 | 3.1132-10400 | Вал коленчатый | |
| 11 | 3.115-10310БР1 | Поршень с кольцами | |
| 11 | 3.115-10310Б | Поршень с кольцами | |
| 12 | 3.113-10326 | Кольцо поршневое | |
| 12 | 3.113-10326Р1 | Кольцо поршневое | |
| 13 | 3.113-10315 | Поршень | |
| 13 | 3.113-10315Р1 | Поршень | |
| 14 | М1М-1004045 | Палец поршневой | |
| 15 | 103-10124А | Кольцо стопорное | |
| 16 | КВК14х18х20Д | Подшипник | |
| 17 | 3.111-10476 | Шайба регулировочная S=0,5 | |
| 18 | 3.113-10400 | Вал коленчатый | |
| 18 | или 3.113-10400А | Вал коленчатый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
