Каталог запасных частей к технике: Бренд «МИНСК» Минск С 125. Крыло заднее
1
2
3
4
5
6
7
7
7
7
7
7
7
7
8
9
10
11
12
12
13
14
15
16
17
17
17
17
17
17
18
18
18
18
18
19
20
21

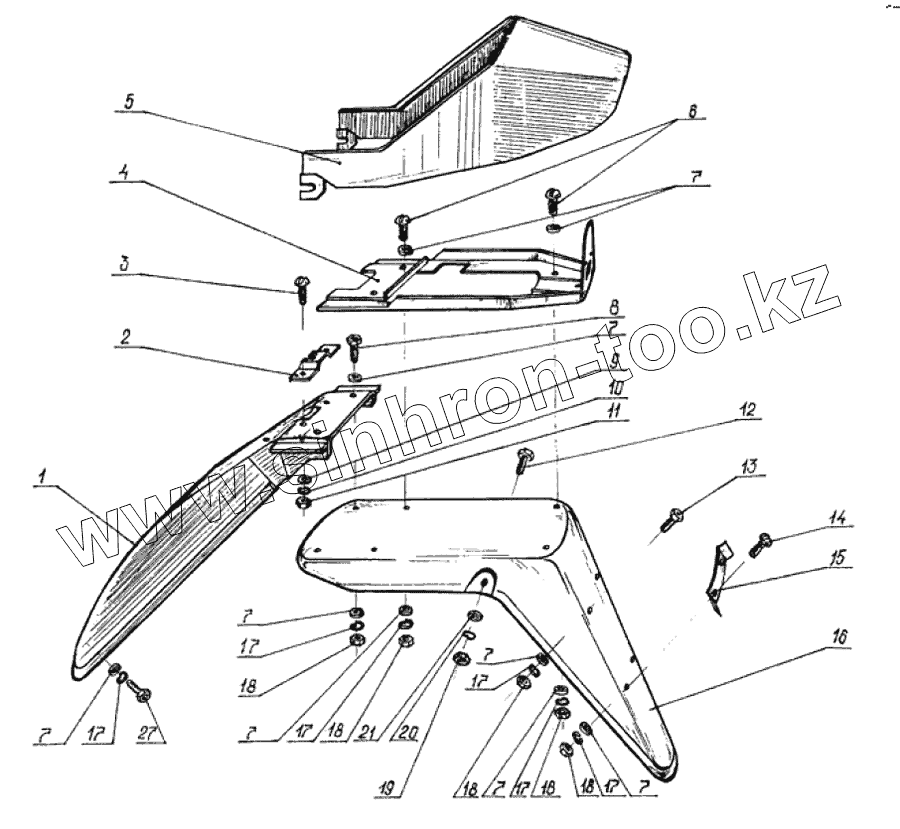

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3.1122-84310А | Закрылок | |
| 2 | 3.113-2S021 | Держатель насоса | |
| 3 | 220079 | Винт М5х14 | |
| 4 | 3.1122-64313 | Поддон | |
| 5 | 3.113-84318А | Обтекатель | |
| 6 | 220102 | Винт М6х10 | |
| 7 | 252037 | Шайба | |
| 8 | 221421 | Болт М6х22 | |
| 9 | 252003 | Шайба 5 | |
| 10 | 252153 | Шайба пружинная 5 | |
| 11 | 250464 | Гайка М5 | |
| 12 | 201456 | Болт М8х20 | |
| 12 | 201457 | Болт М8х22 | |
| 13 | 201419 | Болт М6х18 | |
| 14 | 220105 | Винт М6х16 | |
| 15 | 3.1122-84330 | Кронштейн | |
| 16 | 3.1122-84312 | Крыло заднее | |
| 17 | 252154 | Шайба | |
| 18 | 250508 | Гайка М6 | |
| 19 | 220510 | Гайка M8 | |
| 20 | 252155 | Шайба пружинная 8 | |
| 21 | 252005 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
