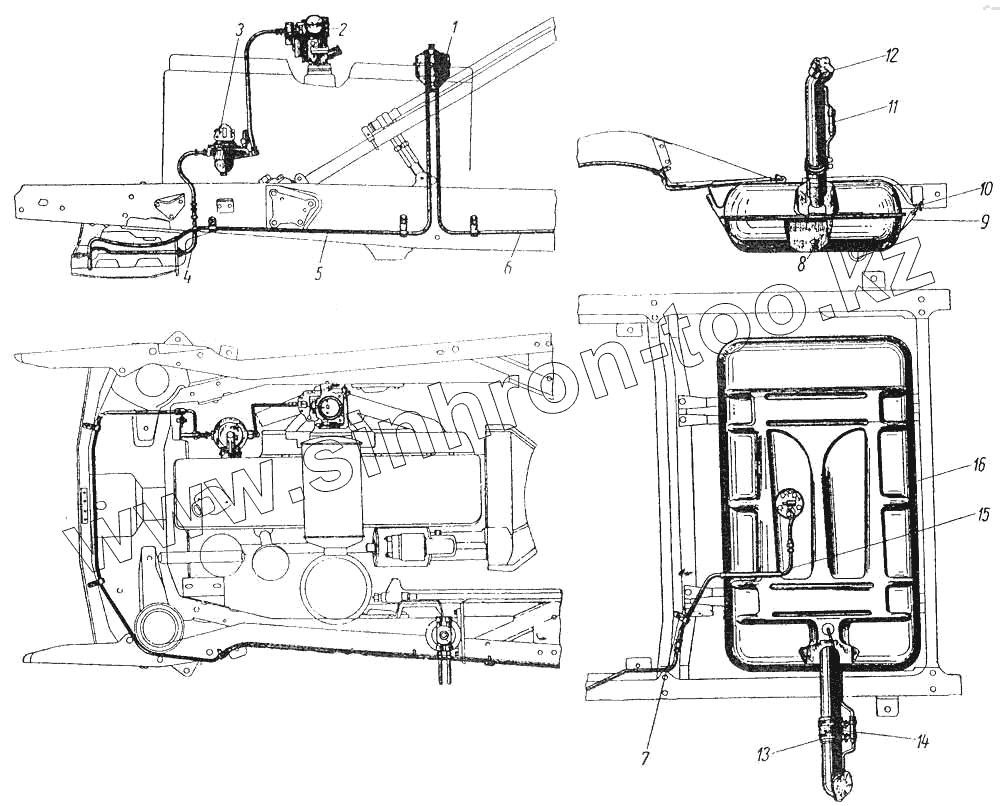

Каталог запасных частей к технике: ЗИЛ ЗИС-110. Бак топливный и бензинопроводы
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1105020 | 120-1105020 | Фильтр с фильтрующими пластинами в сборе | |
| 110-1106100 | 110-1106100 | Прокладка бензинового насоса | |
| 110-1107218-В | 110-1107218-В | Прокладка воздушного патрубка | |
| 110-1107250 | 110-1107250 | Прокладка карбюратора | |
| 110-1107252 | 110-1107252 | Прокладка карбюратора теплоизолирующая | |
| 120-1105075 | 120-1105075 | Прокладка отстойника | |
| 120-1105045 | 120-1105045 | Прокладка фильтра | |
| 120-1105026 | 120-1105026 | Пружина | |
| 306714-П | 306714-П | Хомут | |
| 306716-П | 306716-П | Скоба крепления трубки бензинопровода короткая | |
| 306722-П8 | 306722-П8 | Скоба крепления трубок | |
| 206544-П2 | 206544-П2 | Болт крепления бензинового насоса | |
| 110-1101050 | 110-1101050 | Хомут крепления бензинового бака в сборе | |
| 110-1106102 | 110-1106102 | Шайба болта теплоизолирующая | |
| 252156-П2 | 252156-П2 | Шайба пружинная | |
| 252133-П | 252133-П | Шайба пружинная | |
| 252155-П | 252155-П | Шайба пружинная | |
| 252156-П2 | 252156-П2 | Шайба пружинная | |
| 303306-П2 | 303306-П2 | Шайба специальная | |
| 216240-П | 216240-П | Шпилька крепления карбюратора | |
| 280022-П8 | 280022-П8 | Штуцер | |
| 110-1101060 | 110-1101060 | Прокладка бензинового бака верхняя | |
| 120-1105035 | 120-1105035 | Болт | |
| 201497-П2 | 201497-П2 | Болт поперечины продольной тяги двигателя | |
| Н-12135-7 | Н-12135-7 | Винт | |
| 224600-П6 | 224600-П6 | Винт воздушного патрубка и крышек | |
| 300633-П8 | 300633-П8 | Винт самонарезающий крепления скоб бензинопровода к раме | |
| 300633-П8 | 300633-П8 | Винт самонарезающий крепления скоб бензинопровода к раме | |
| 300633-П8 | 300633-П8 | Винт самонарезающий крепления скоб бензинопровода к раме | |
| 110-1107015-Б | 110-1107015-Б | Воздушный патрубок в сборе | |
| 110-1106101 | 110-1106101 | Втулка теплоизолирующая болта крепления бензинового насоса | |
| 250503-П | 250503-П | Гайка | |
| 250513-П2 | 250513-П2 | Гайка | |
| 110-1105012 | 110-1105012 | Крышка отстойника | |
| 305202-П | 305202-П | Муфта соединительная трубок бензинопровода | |
| 120-1105060-Б | 120-1105060-Б | Отстойник в сборе | |
| 262541-П8 | 262541-П8 | Пробка коническая | |
| 258256-П2 | 258256-П2 | Проволока шплинтовая | |
| 120-1105033 | 120-1105033 | Прокладка | |
| 110-1101052 | 110-1101052 | Прокладка бензинового бака нижняя | |
| Н-13226-7 | Н-13226-7 | Гайка | |
| 1 | 110-1105010 | Фильтр и отстойник в сборе | |
| 2 | 110-1107010 | Карбюратор МКЗ-ЛЗ в сборе | |
| 3 | 110-1106010 | Насос бензиновый в сборе | |
| 4 | 110-1104040 | Шланг гибкий бензинопровода в сборе | |
| 5 | 110-1104030 | Трубка от фильтра к бензиновому насосу с соединительной гайкой и резьбовым ниппелем в сборе | |
| 6 | 110-1104020 | Трубка от бензинового бака к фильтру длинная с соединительными гайками в сборе | |
| 7 | 306714-П | Хомут | |
| 7 | 306714-П | Хомут | |
| 8 | 262542-П8 | Пробка | |
| 9 | 110-1101051 | Хомут крепления бензинового бака | |
| 10 | 110-1101053 | Болт натяжной хомута крепления бензинового бака | |
| 11 | 110-1101040 | Наконечник наливной трубы бензинового бака в сборе | |
| 12 | 110-1103010 | Пробка бензинового бака в сборе | |
| 13 | 306717-П8 | Хомутик соединительного шланга наконечника наливной трубы бензинового бака | |
| 14 | 110-1101045 | Шланг соединительный наконечника наливной трубы бензинового бака | |
| 15 | 110-1104010 | Трубка от бензинового бака к фильтру короткая, с соединительными гайками и защитной трубкой в сборе | |
| 16 | 110-1101015-Т | Бак бензиновый в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
