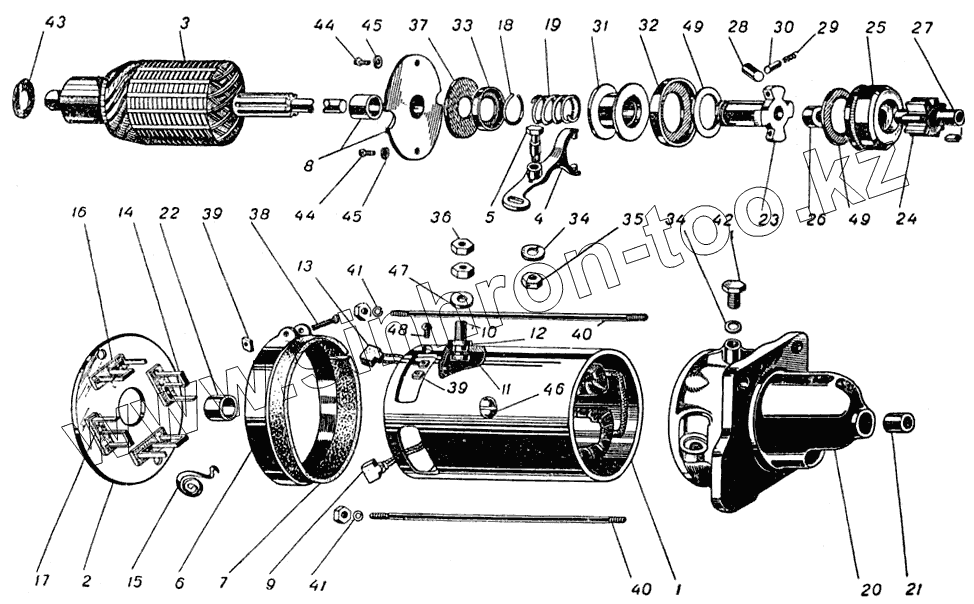

Каталог запасных частей к технике: ЗИЛ ЗИС-101. Стартер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
40
41
41
42
43
44
44
45
45
46
47
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-МЮ-39 | 1-МЮ-39 | Шайба изоляционная | |
| СЛ-72-79 | СЛ-72-79 | Привод в сборе | |
| 1-МАФ-12А | 1-МАФ-12А | Щетка в сборе | |
| Х 9-10-81 | Х 9-10-81 | Шплинт | |
| 1-ГБФ-95 | 1-ГБФ-95 | Шпилька установочная | |
| СЛ-19-45 | СЛ-19-45 | Шина выводная | |
| 8Х-189 | 8Х-189 | Шайба | |
| Х-4100 | Х-4100 | Шайба | |
| Х5-16-48 | Х5-16-48 | Трубка резиновая | |
| СЛ-23 | СЛ-23 | Стартер 6 вольт 0,8 л. с. с реле в сборе | |
| 1-МАБ-14 | 1-МАБ-14 | Скоба клеммовая | |
| СЛ-15-88 | СЛ-15-88 | Пружина | |
| СЛ-72-65 | СЛ-72-65 | Лента защитная в сборе | |
| СЛ-15-87 | СЛ-15-87 | Втулка | |
| 8Х-1262 | 8Х-1262 | Заклепка щеткодержателя | |
| 8Х-1209 | 8Х-1209 | Заклепка щеткодержателя | |
| 1-ГТ-45 | 1-ГТ-45 | Изоляция заклепки щеткодержателя | |
| 1-МЗ-37 | 1-МЗ-37 | Изоляция заклепки щеткодержателя | |
| 2-МАФ-1007Д | 2-МАФ-1007Д | Катушки полюсные (левые) и соединительная пластина в сборе пластина в сборе | |
| СЛ-72-79 | СЛ-72-79 | Привод в сборе | |
| СЛ-72-64 | СЛ-72-64 | Крышка со стороны привода с вкладышем в сборе | |
| СЛ-53-96 | СЛ-53-96 | Крышка со стороны коллектора и вкладыш в сборе | |
| 2-МАФ-1010Е | 2-МАФ-1010Е | Катушки полюсные (правые) и соединительная пластина в сборе | |
| 1 | СЛ-72-61 | Корпус в сборе | |
| 2 | СЛ-75-66 | Крышка со стороны коллектора со щеткодержателями и вкладышем в сборе | |
| 3 | СЛ-72-63 | Якорь в сборе | |
| 4 | СЛ-51-91 | Рычаг в сборе | |
| 5 | СЛ-15-86 | Болт | |
| 6 | 2-МАФ-24 | Лента защитная | |
| 7 | СЛ-27-19 | Прокладка | |
| 8 | СЛ-15-91 | Подшипник промежуточный в сборе | |
| 9 | 2-МАФ-12 | Щетка в сборе | |
| 10 | 1-МЮ-28 | Болт контактный | |
| 11 | 1-МАБ-85 | Втулка изоляционная | |
| 12 | 1-МАБ-31 | Шайба изоляционная | |
| 13 | 2-МАФ-13 | Щетка в сборе (заземленная) | |
| 14 | 1-МЗ-16 | Щеткодержатель | |
| 15 | 1-МЗ-19 | Пружина щеткодержателя | |
| 16 | 1-МЗ-43 | Изоляция щеткодержателя | |
| 17 | 1-МЗ-43А | Прокладка щеткодержателя | |
| 18 | СЛ-16-03 | Кольцо запорное | |
| 19 | СЛ-1601 | Пружина | |
| 20 | СЛ-90-40 | Крышка со стороны привода | |
| 21 | СЛ-29-05 | Вкладыш | |
| 22 | СЛ-27-06 | Вкладыш | |
| 23 | СЛ-72-68 | Втулка направляющая | |
| 24 | СЛ-72-69 | Шестерня | |
| 25 | СЛ-72-70 | Обойма | |
| 26 | СЛ-15-96 | Втулка | |
| 27 | СЛ-15-97 | Вкладыш | |
| 28 | СЛ-15-98 | Ролик | |
| 29 | СЛ-16-05 | Пружина | |
| 30 | СЛ-16-04 | Плунжер | |
| 31 | СЛ-16-02 | Втулка отводная | |
| 32 | СЛ-15-99 | Крышка муфты | |
| 33 | СЛ-16-00 | Чашка | |
| 34 | МИ-41129 | Шайба пружинная | |
| 35 | 8Х-4068 | Гайка | |
| 36 | 8Х-15-37 | Гайка | |
| 37 | Х5-15-46 | Шайба | |
| 38 | 7Х-15-43 | Винт | |
| 39 | 7Х-1531 | Гайка | |
| 40 | 1-МВВ-20 | Шпилька стяжная | |
| 41 | Х-1482 | Шайба пружинная | |
| 42 | Х1-16-43 | Болт | |
| 43 | 1-МЮ-54 | Шайба | |
| 44 | 8Х-1548 | Винт | |
| 45 | М-11-41079 | Шайба пружинная | |
| 46 | 1-ГК-38 | Винт полюса | |
| 47 | 1-МЮ-37 | Шайба | |
| 48 | 8Х-1580 | Винт | |
| 49 | ХЗ-16-45 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
