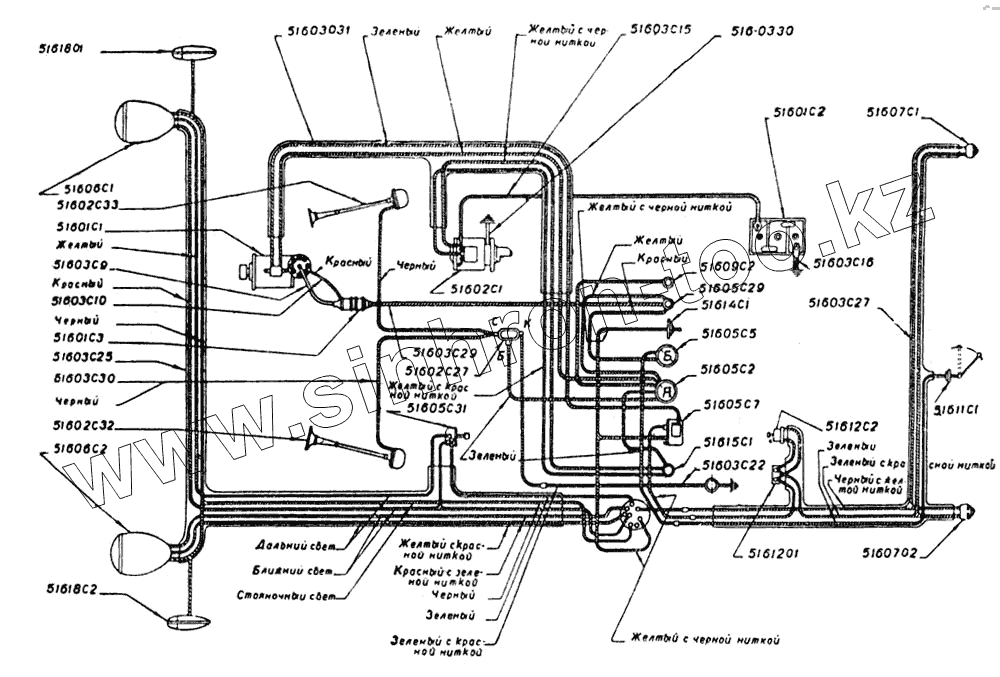

Каталог запасных частей к технике: ЗИЛ ЗИС-101. Схема электрооборудования
516-03С31
516-03С25
516-03С27
516-0330
516-03С30
516-03С22
516-03С10
516-02С27
516-03С9
516-03С29
516-03С15
516-03С16
516-05С7
516-05С31
516-06С1
516-18С1
516-18С2
516-06С2
516-02С1
516-02С32
516-02С33
516-07С2
516-01С1
516-12С1
516-12С2
516-07С1
516-05С5
516-11С1
516-05С2
516-14С1
516-01С2
516-15С1
516-01С3
516-05С29
516-09С2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 516-03С7 | 516-03С7 | Провод высокого напряжения на свечу 7-го цилиндра | |
| Р3-69 | Р3-69 | Реле генератора в сборе | |
| 516-03С31 | 516-03С31 | Пучок проводов средний | |
| 516-03С25 | 516-03С25 | Пучок проводов передний | |
| 516-03С27 | 516-03С27 | Пучок проводов задний | |
| 516-011 | 516-011 | Прокладка под генератор | |
| 516-051 | 516-051 | Прокладка под бензомер | |
| 516-0330 | 516-0330 | Провод стартер-масса | |
| 516-03С30 | 516-03С30 | Провод реле-сигнал левый | |
| 516-03С22 | 516-03С22 | Провод кнопка руля-переключателя фар | |
| 516-03С10 | 516-03С10 | Провод изолированный бобина - прерыватель | |
| 516-03С8 | 516-03С8 | Провод высокого напряжения на свечу 8-го цилиндра | |
| 516-02С27 | 516-02С27 | Реле сигналов | |
| 516-03С6 | 516-03С6 | Провод высокого напряжения на свечу 6-го цилиндра | |
| 5J6-03С5 | 5J6-03С5 | Провод высокого напряжения на свечу 5-го цилиндра | |
| 516-03С4 | 516-03С4 | Провод высокого напряжения на свечу 4-го цилиндра | |
| 516-03С3 | 516-03С3 | Провод высокого напряжения на свечу 3-го цилиндра | |
| 516-03С2 | 516-03С2 | Провод высокого напряжения на свечу 2-го цилиндра | |
| 516-03С1 | 516-03С1 | Провод высокого напряжения на свечу 1-го цилиндра | |
| 516-03С9 | 516-03С9 | Провод высокого напряжения бобина-распредилитель | |
| 516-03С29 | 516-03С29 | Провод выключатель-бобина в сборе с броней | |
| 516-03С15 | 516-03С15 | Провод аккумуляторная батарея-стартер | |
| 516-03С16 | 516-03С16 | Провод аккумуляторная батарея-масса | |
| Н-2319 | Н-2319 | Шайба | |
| 516-05С7 | 516-05С7 | Максимальный автомат | |
| 516-05С31 | 516-05С31 | Ножной переключатель света фар | |
| 516-06С1 | 516-06С1 | Фара правая с гайкой крепления | |
| Н-1614 | Н-1614 | Шплинт | |
| Н-2363 | Н-2363 | Шайба пружинная | |
| Н-2357-3 | Н-2357-3 | Шайба пружинная | |
| Н-2356 | Н-2356 | Шайба пружинная | |
| Н-2355-6 | Н-2355-6 | Шайба пружинная | |
| Н-2380 | Н-2380 | Шайба | |
| Н-2340 | Н-2340 | Шайба | |
| 516-16С1 | 516-16С1 | Привод опережения в сборе | |
| 516-045 | 516-045 | Чехол на наконечник провода на стартер | |
| 516-18С1 | 516-18С1 | Фара малая (на правое переднее крыло) | |
| 516-18С2 | 516-18С2 | Фара малая (на левое переднее крыло) | |
| 516-06С2 | 516-06С2 | Фара левая с гайкой крепления | |
| 516-0237 | 516-0237 | Упор кронштейна сигнала | |
| 516-02С1 | 516-02С1 | Стартер 6 вольт | |
| 516-05С8 | 516-05С8 | Спидометр | |
| 516-02С32 | 516-02С32 | Сигнал низкого тона | |
| 516-02С33 | 516-02С33 | Сигнал высокого тона | |
| 516-01С4 | 516-01С4 | Свеча запальная | |
| Н-12143 | Н-12143 | Винт | |
| 516-07С2 | 516-07С2 | Задний фонарь левый с крепежными винтами | |
| 516-01С5 | 516-01С5 | Генератор с шестерней в сборе | |
| 516-01С1 | 516-01С1 | Генератор 6 вольт. с распределителем зажигания в сборе | |
| Н-13138 | Н-13138 | Гайка | |
| Н-13142 | Н-13142 | Гайка | |
| Н-13138 | Н-13138 | Гайка | |
| Н-1373 | Н-1373 | Гайка | |
| 516-12С1 | 516-12С1 | Выключатель стоп-сигнала | |
| 516-12С2 | 516-12С2 | Выключатель заднего хода | |
| Н-12190-3 | Н-12190-3 | Винт | |
| 516-07С1 | 516-07С1 | Задний фонарь правый с крепежными винтами | |
| 516-05С9 | 516-05С9 | Вал спидометра в сборе | |
| 516-01С6 | 516-01С6 | Броня зажигания в сборе | |
| Н-11325 | Н-11325 | Болт | |
| Н-11257 | Н-11257 | Болт | |
| Н-11317 | Н-11317 | Болт | |
| Н-11218 | Н-11218 | Болт | |
| 516-05С5 | 516-05С5 | Бензоуказатель | |
| 516-11С1 | 516-11С1 | Бензометр в сборе | |
| 516-10С1 | 516-10С1 | Арматурный щиток | |
| 516-05С2 | 516-05С2 | Амперметр | |
| Н-3210 | Н-3210 | Лампа двухконтактная, дисковый цоколь, 6-вольт., 32 свечи, 23,5 ватта (большой свет) | |
| 516-16С2 | 516-16С2 | Привод клапана воздуха | |
| 516-16С15 | 516-16С15 | Привод дроссельной заслонки | |
| 516-02С31 | 516-02С31 | Подвеска левого сигнала в сборе | |
| 516-08С5 | 516-08С5 | Плафон стенной | |
| 516-08С8 | 516-08С8 | Плафон потолочный | |
| 516-14С1 | 516-14С1 | Переключатель света щитка | |
| 516-17С11 | 516-17С11 | Переключатель освещения | |
| 516-05С3/С4 | 516-05С3/С4 | Манометр масляный и аэротермометр с трубкой | |
| Н-321 | Н-321 | Лампа одноконтактная малый «Сван» 6-вольт., 3 свечи - 4,5 ватта (малый свет) | |
| Н-324 | Н-324 | Лампа одноконтактная малый «Сван» 6-вольт. 15 свечей, 14 ватт | |
| 516-01С2 | 516-01С2 | Аккумуляторная батарея 6 вольт 130-ампер часов | |
| 516-0239 | 516-0239 | Кронштейн сигнала правый | |
| 516-0238 | 516-0238 | Кронштейн сигнала левый | |
| Н-276 | Н-276 | Кольцо прокладочное к свечам | |
| 516-044 | 516-044 | Колпачки на провода высокого напряжения | |
| 516-15С1 | 516-15С1 | Кнопка стартера | |
| 516-01С3 | 516-01С3 | Катушка зажигания | |
| 516-С4 | 516-С4 | Индукционная катушка в сборе с замком зажигания | |
| 516-05С29 | 516-05С29 | Замок зажигания в сборе | |
| 516-09С2 | 516-09С2 | Закуриватель в щитке | |
| 516-09С1 | 516-09С1 | Закуриватель в кузове |
