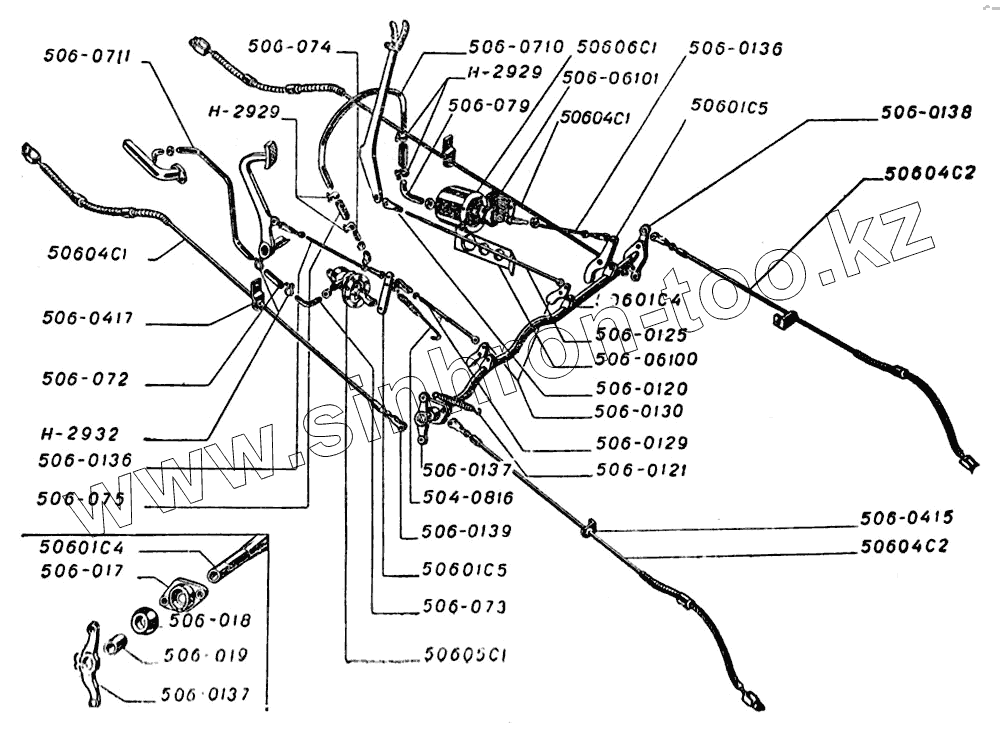

Каталог запасных частей к технике: ЗИЛ ЗИС-101. Привод тормозов
506-0138
506-0125
506-0129
506-0136
506-0136
506-073
506-0711
506-0710
506-079
506-074
506-0137
506-0137
506-0121
504-0816
506-04С1
506-04С1
506-04С2
506-04С2
506-0417
506-075
506-072
506-0120
Н-2929
Н-2929
506-019
506-018
506-0139
506-06С1
506-0415
506-06101
506-06100
506-017
506-01С5
506-01С5
506-0130
506-05С1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 506-0138 | 506-0138 | Рычаг двуплечий вала приводов тормозов правый | |
| 506-0125 | 506-0125 | Тяга рычага ручного тормоза | |
| 506-0129 | 506-0129 | Тяга клапана бустера | |
| 506-0136 | 506-0136 | Тяга бустера и педали | |
| 506-073 | 506-073 | Труба вакуумного трубопровода клапана бустера короткая | |
| 506-0711 | 506-0711 | Труба вакуумного трубопровода клапана бустера длинная | |
| 506-0710 | 506-0710 | Труба вакуумного трубопровода бустера промежуточная | |
| 506-079 | 506-079 | Труба вакуумного трубопровода бустера правая | |
| 506-074 | 506-074 | Труба вакуумного трубопровода бустера левая | |
| Н-2147 | Н-2147 | Угольник | |
| 506-0137 | 506-0137 | Рычаг двуплечий вала привода тормозов левый | |
| 506-0121 | 506-0121 | Пружина оттяжная двуплечего рычага | |
| 504-0816 | 504-0816 | Пружина коромысла клапана бустера | |
| 506-04С1 | 506-04С1 | Привод гибкий передний в сборе | |
| 506-04С2 | 506-04С2 | Привод гибкий задний в сборе | |
| 506-0141 | 506-0141 | Подкладка упора тормозного вала | |
| 506-0417 | 506-0417 | Планка направляющего кольца троса | |
| Н-2146 | Н-2146 | Ниппель концевой | |
| Н-2382 | Н-2382 | Шайба | |
| Н-1819 | Н-1819 | Шпонка Вудруфа | |
| Н-1614 | Н-1614 | Шплинт | |
| 506-075 | 506-075 | Шланг трубопровода бустера короткий | |
| 506-072 | 506-072 | Шланг вакуумного трубопровода клапана бустера | |
| 506-0117 | 506-0117 | Шайба пружинная двуплечего рычага | |
| Н-2360 | Н-2360 | Шайба пружинная | |
| Н-23117 | Н-23117 | Шайба пружинная | |
| Н-2594 | Н-2594 | Шайба | |
| 506-0120 | 506-0120 | Наконечник тяги ручного тормоза | |
| Н-2355 | Н-2355 | Шайба пружинная | |
| Н-2232 | Н-2232 | Штифт | |
| Н-2931 | Н-2931 | Хомутик | |
| Н-2929 | Н-2929 | Хомутик | |
| 506-0140 | 506-0140 | Упор тормозного вала | |
| Н-2156 | Н-2156 | Угольник | |
| Н-2157 | Н-2157 | Угольник | |
| Н-2514-5 | Н-2514-5 | Валик | |
| Н-13142 | Н-13142 | Гайка | |
| Н-1382 | Н-1382 | Гайка | |
| Н-13144 | Н-13144 | Гайка | |
| Н-1374 | Н-1374 | Гайка | |
| 506-019 | 506-019 | Втулка вкладыша подшипника вала | |
| 506-018 | 506-018 | Вкладыш подшипника вала передачи тормозов | |
| 506-0139 | 506-0139 | Вилка тяг | |
| Н-2520-5 | Н-2520-5 | Валик | |
| Н-13145 | Н-13145 | Гайка | |
| Н-2519-5 | Н-2519-5 | Валик | |
| Н-2511-5 | Н-2511-5 | Валик | |
| 506-06С4 | 506-06С4 | Вал привода тормозов в сборе | |
| 506-06С1 | 506-06С1 | Бустер тормоза в сборе | |
| Н-11319 | Н-11319 | Болт | |
| Н-11251 | Н-11251 | Болт | |
| Н-11241 | Н-11241 | Болт | |
| Н-11238 | Н-11238 | Болт | |
| 506-052 | 506-052 | Корпус | |
| Н-2123 | Н-2123 | Муфта уплотнительная | |
| Н-2122 | Н-2122 | Муфта | |
| Н-1719 | Н-1719 | Масленка угловая 70° в сборе | |
| 506-051 | 506-051 | Крышка | |
| 506-0415 | 506-0415 | Кронштейн направляющего кольца троса | |
| 506-06101 | 506-06101 | Кронштейн бустера правый | |
| 506-06100 | 506-06100 | Кронштейн бустера левый | |
| 506-017 | 506-017 | Корпус подшипника вала передачи тормозов | |
| Н-11234 | Н-11234 | Болт | |
| 506-01С5 | 506-01С5 | Коромысло клапана бустера в сборе | |
| 506-0128 | 506-0128 | Коромысло клапана бустера | |
| 506-0130 | 506-0130 | Коромысло вала привода тормозов | |
| 506-0414 | 506-0414 | Кольцо направляющее троса | |
| 506-05С1 | 506-05С1 | Клапан бустера в сборе | |
| Н-2132 | Н-2132 | Гайка соединительная | |
| Н-2131 | Н-2131 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
