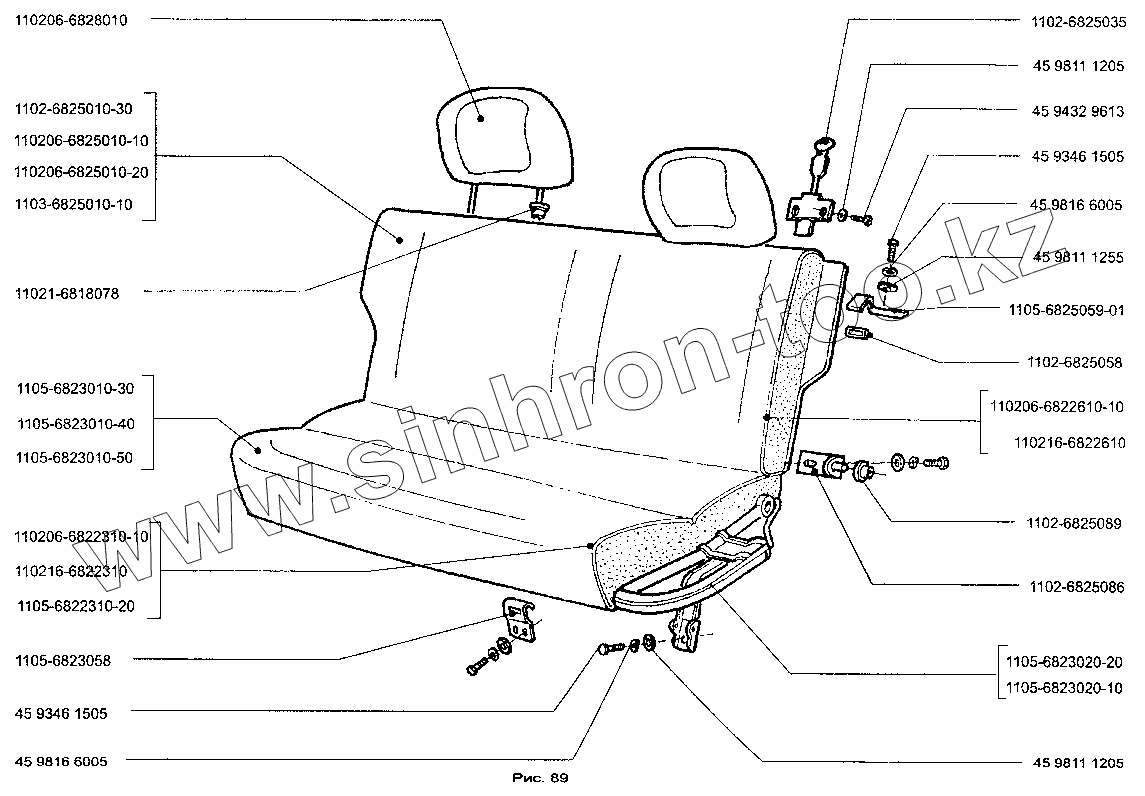

Каталог запасных частей к технике: ЗАЗ-1103 (Славута). Сиденье заднее
110206-6828010-10
45 9811 1255
45 9432 9613
45 9811 1205
45 9811 1205
45 9346 1505
45 9346 1505
45 9816 6005
45 9816 6005
1105-6823058
1105-6825059-01
1102-6825058
110206-6825010-20
110206-6825010-10
1103-6825010-10
1102-6825010-30
1105-6823010-50
1105-6823010-40
1105-6823010-30
1102-6825089
110206-6828010
1105-6823020-20
1105-6823020-10
110216-6822610-10
110206-6822610-10
110216-6822610
110216-6822310-10
110206-6822310-10
1105-6822310-30
1105-6822310-20
110216-6822310
1102-6825035
1102-6825086
11021-6818078
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110206-6828010-10 | 110206-6828010-10 | Подголовник заднего сиденья в сборе | |
| 45 9811 1255 | 45 9811 1255 | Шайба | |
| 45 9432 9613 | 45 9432 9613 | Винт | |
| 45 9811 1205 | 45 9811 1205 | Шайба | |
| 45 9346 1505 | 45 9346 1505 | Болт | |
| 45 9816 6005 | 45 9816 6005 | Шайба | |
| 1105-6823058 | 1105-6823058 | Фиксатор крючка | |
| 1105-6825059-01 | 1105-6825059-01 | Фиксатор защелки | |
| 1102-6825058 | 1102-6825058 | Упор спинки | |
| 110206-6825010-20 | 110206-6825010-20 | Спинка заднего сиденья в сборе | |
| 110206-6825010-10 | 110206-6825010-10 | Спинка заднего сиденья в сборе | |
| 1103-6825010-10 | 1103-6825010-10 | Спинка заднего сиденья в сборе | |
| 1102-6825010-30 | 1102-6825010-30 | Спинка заднего сиденья в сборе | |
| 1105-6823010-50 | 1105-6823010-50 | Подушка заднего сиденья в сборе | |
| 1105-6823010-40 | 1105-6823010-40 | Подушка заднего сиденья в сборе | |
| 1105-6823010-30 | 1105-6823010-30 | Подушка заднего сиденья в сборе | |
| 1102-6825089 | 1102-6825089 | Втулка | |
| 110206-6828010 | 110206-6828010 | Подголовник заднего сиденья | |
| 1105-6823020-20 | 1105-6823020-20 | Основание подушки заднего сиденья в сборе | |
| 1105-6823020-10 | 1105-6823020-10 | Основание подушки заднего сиденья | |
| 110216-6822610-10 | 110216-6822610-10 | Обивка спинки заднего сиденья в сборе | |
| 110206-6822610-10 | 110206-6822610-10 | Обивка спинки заднего сиденья в сборе | |
| 110216-6822610 | 110216-6822610 | Обивка спинки заднего сиденья в сборе | |
| 110216-6822310-10 | 110216-6822310-10 | Обивка подушки заднего сиденья в сборе | |
| 110206-6822310-10 | 110206-6822310-10 | Обивка подушки заднего сиденья в сборе | |
| 1105-6822310-30 | 1105-6822310-30 | Обивка подушки заднего сиденья в сборе | |
| 1105-6822310-20 | 1105-6822310-20 | Обивка подушки заднего сиденья в сборе | |
| 110216-6822310 | 110216-6822310 | Обивка подушки заднего сиденья в сборе | |
| 1102-6825035 | 1102-6825035 | Механизм фиксации | |
| 1102-6825086 | 1102-6825086 | Кронштейн | |
| 11021-6818078 | 11021-6818078 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
