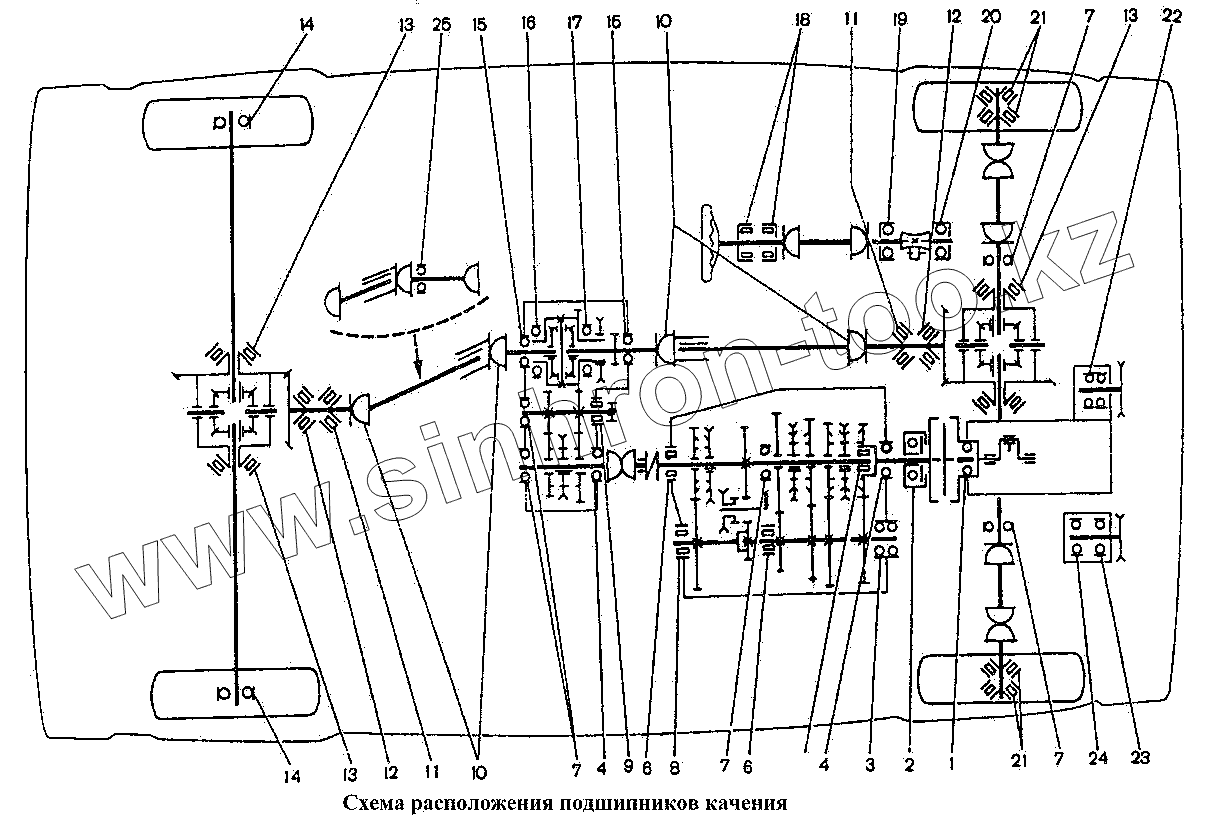

Каталог запасных частей к технике: ВАЗ-2131 (NIVA). Схема расположения подшипников качения
/252.gif)
1
1
1
2
3
4
4
4
4
4
4
4
4
5
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
13
13
14
14
15
15
15
15
15
15
16
16
17
17
17
18
19
19
19
19
19
20
20
20
20
20
21
21
21
21
22
22
22
23
24
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2101-1701031 | Подшипник качения (обзначение ГПЗ - В6-180502К1УС9) | |
| 1 | 2101-1701031-01 | Подшипник качения (обзначение ГПЗ - В6-180502Е1УС9) | |
| 1 | 2101-1701031-02 | Подшипник качения (обзначение ГПЗ - В6-180502К1УС9Ш) | |
| 2 | 2101-1601182 | Подшипник качения (обзначение ГПЗ - 360708КС17) | |
| 3 | 2101-1701068 | Подшипник качения (обзначение ГПЗ - 6-156704) | |
| 4 | 2107-1701033 | Подшипник | |
| 4 | 2101-1701033-02 | Подшипник качения (обзначение ГПЗ - В6-50706АЕУШ1) | |
| 4 | 2101-1701033-01 | Подшипник качения (обзначение ГПЗ - В6-50706АЕ1УШ1) | |
| 4 | 2101-1701033-03 | Подшипник качения (обзначение ГПЗ - В6-50706АЕ2УШ1) | |
| 5 | 2101-1701108-01 | Подшипник качения (обзначение ГПЗ - 464904Е) | |
| 5 | 2101-1701108-02 | Подшипник качения (обзначение ГПЗ - 464904Е) | |
| 6 | 2107-1701073 | Подшипник качения (обзначение ГПЗ - 6-92705АЕ1) | |
| 6 | 2107-1701073-01 | Подшипник качения (обзначение ГПЗ - 6-92705АЕУШ1) | |
| 6 | 2107-1701073-03 | Подшипник качения (обзначение ГПЗ - 6-92705АЕУШ1) | |
| 7 | 2107-1701190-04 | Подшипник качения (обзначение ГПЗ - В6-50306КУ2Ш1) | |
| 7 | 2107-1701190-03 | Подшипник качения (обзначение ГПЗ - В6-50306АК1УШ1) | |
| 7 | 2107-1701190-05 | Подшипник качения (обзначение ГПЗ - В6-50306КУШ1) | |
| 7 | 2107-1701190-01 | Подшипник качения (обзначение ГПЗ - 6-50306Е2У) | |
| 8 | 2108-1701031-02 | Подшипник качения (обозначение ГПЗ-В66-42205А1ЕУШ1) | |
| 8 | 2108-1701031-03 | Подшипник качения (обозначение ГПЗ-В66-42205А1Е1УШ1) | |
| 8 | 2108-1701031 | Подшипник качения (обзначение ГПЗ - В66-42205АЕ) | |
| 8 | 2108-1701031-01 | Подшипник качения (обозначение ГПЗ-В66-42205АЕМ1Ш1) | |
| 9 | 21213-1802092-01 | Подшипник качения (обзначение ГПЗ - 6-12507Е1У) | |
| 9 | 21213-1802092 | Подшипник качения (обзначение ГПЗ - 6-12507АЕУ) | |
| 9 | 21213-1802092-02 | Подшипник качения (обзначение ГПЗ - 6-12507АЕМУШ) | |
| 10 | 21211-2202025 | Подшипник качения (обзначение ГПЗ - СН192819НРС10) без крестовины | |
| 11 | 2101-2402025 | Подшипник качения (обзначение ГПЗ - 6-7705У) | |
| 11 | 2101-2402025-10 | Подшипник качения (обзначение ГПЗ - 6-7705У) | |
| 12 | 2101-2402041 | Подшипник качения (обзначение ГПЗ - 6-7807У) | |
| 12 | 2101-2402041-10 | Подшипник качения (обзначение ГПЗ - 6-7807У) | |
| 13 | 2101-2403036-01 | Подшипник качения (обзначение ГПЗ - 6-7707У) | |
| 13 | 2101-2403036 | Подшипник качения (обзначение ГПЗ - 6-7707У) | |
| 14 | 2121-2403080 | Подшипник качения (обзначение ГПЗ - В76-180508АК2УС9) | |
| 15 | 21213-1802208 | Подшипник качения (обзначение ГПЗ - 66-305Ш1) | |
| 15 | 21213-1802208-02 | Подшипник качения (обзначение ГПЗ - 66-305Ш1) | |
| 15 | 21213-1802208-01 | Подшипник качения (обзначение ГПЗ - 66-305КШ1) | |
| 16 | 21213-1802189 | Подшипник качения (обзначение ГПЗ - В6-209АШ1) | |
| 16 | 21213-1802189-01 | Подшипник качения (обзначение ГПЗ - В6-209АК5УШ1) | |
| 17 | 21213-1802168-01 | Подшипник качения (обзначение ГПЗ - В6-50209АК5УШ1) | |
| 17 | 21213-1802168 | Подшипник качения (обзначение ГПЗ - В6-50209АК2Ш1) | |
| 17 | 2121-1802168-01 | Подшипник качения (обзначение ГПЗ - 6-50209А1) | |
| 18 | 2105-3401120 | Подшипник | |
| 19 | 2101-3401129 | Подшипник качения (обзначение ГПЗ - 996805-97) | |
| 19 | 2101-3401122 | Подшипник качения (обзначение ГПЗ - 996905-01) | |
| 19 | 2101-3401122-01 | Подшипник качения (обзначение ГПЗ - 996905-01) | |
| 19 | 2101-3401129-01 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 19 | 2101-3401129-02 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 20 | 2101-3401123 | Подшипник качения (обзначение ГПЗ - 996805-01) | |
| 20 | 2101-3401129-02 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 20 | 2101-3401129-01 | Подшипник качения (обзначение ГПЗ - 996805Е1-97) | |
| 20 | 2101-3401129 | Подшипник качения (обзначение ГПЗ - 996805-97) | |
| 20 | 2101-3401123-01 | Подшипник качения (обзначение ГПЗ - 996805-01) | |
| 21 | 2121-103020-10 | Подшипник качения (D=68, d=40, В=19) | |
| 21 | 2121-3103020-11 | Подшипник ступицы | |
| 22 | 2101-1307027 | Подшипник качения (обзначение ГПЗ - 6-330902С17) | |
| 22 | 2101-1307027-01 | Подшипник и валик | |
| 22 | 2101-1307027-02 | Подшипник водяного насоса | |
| 23 | 24940230 | Подшипник качения (обозначение ГПЗ-6-180302У) | |
| 24 | 24940220 | Подшипник качения (обозначение ГПЗ-6-180201У) | |
| 25 | 28042320 | Подшипник качения (обзначение ГПЗ - 6-180505УС17Ш1) | |
| 25 | 2105-2202094-01 | Подшипник качения (обзначение ГПЗ - В6-180505У1С17Ш1) | |
| 25 | 2105-2202094 | Подшипник качения (обзначение ГПЗ - В6-180505УС17Ш1) | |
| 25 | 2105-2202094-02 | Подшипник качения (обзначение ГПЗ - В6-180505У2С17Ш1) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
