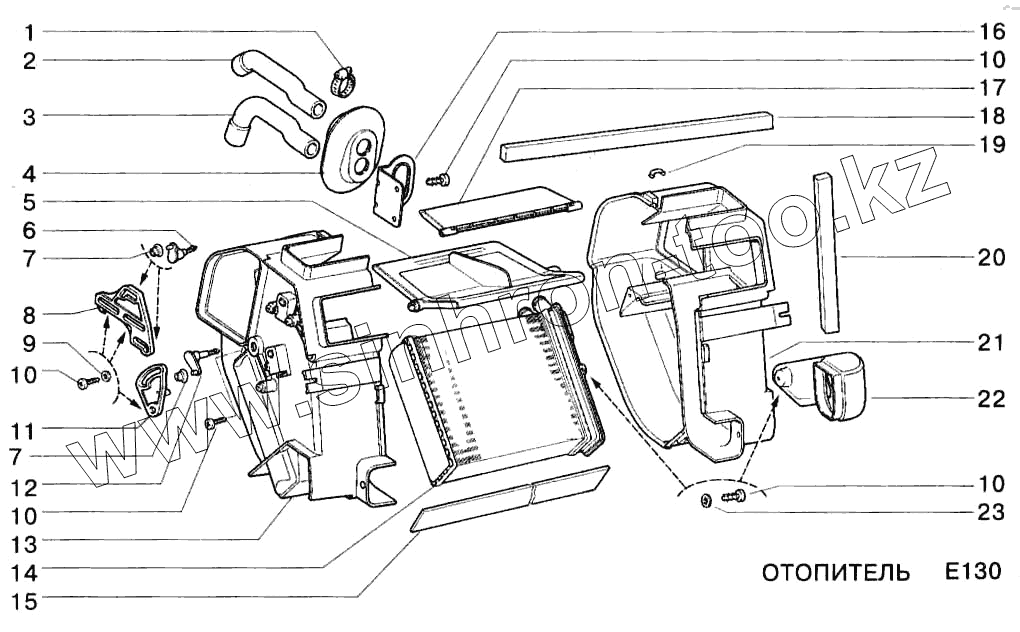

Каталог запасных частей к технике: ВАЗ-2123. Отопитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 2108-1300080-10 Хомут винтовой
2 2123-8101200 Шланг подводящий
3 2123-8101204 Шланг отводящий
4 2123-8101218 Экран шлангов
5 2123-8101538 Заслонка управления отопителем
6 2123-8101116 Рычаг привода заслонки
7 2123-8101569 Втулка привода заслонки
8 2123-8101522 Сектор рычагов
9 12638101 Шайба 5
10 17670101 Винт 4,3х12,7 самонарезающий
11 2123-8101396 Рычаг промежуточный
12 2123-8101392 Рычаг привода заслонки
13 2123-8101025 Кожух отопителя левый
14 2123-8101060 Радиатор отопителя
15 2123-8101074 Прокладка радиатора
16 2123-8101606 Кронштейн нижний
17 2123-8101100 Заслонка распределителя воздуха
18 2123-8102126 Уплотнитель воздухопровода
19 2108-8101110 Скоба
20 2123-8101346 Уплотнитель воздухопровода
21 2123-8101024 Кожух отопителя правый
22 2123-8101348 Воздухопровод обогрева ног пассажира
23 12605270 Шайба 5 стопорная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
