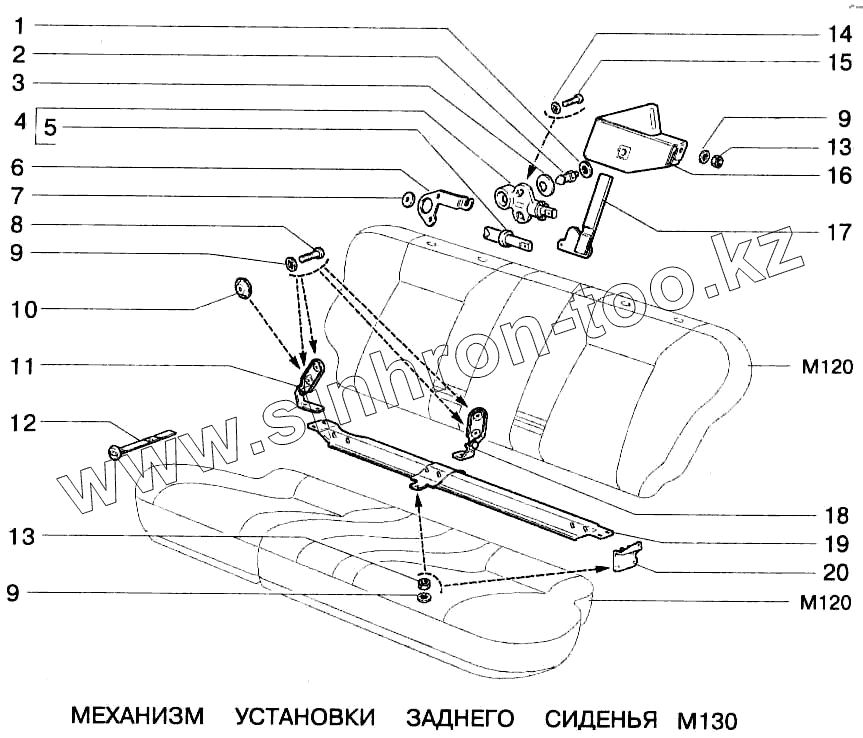

Каталог запасных частей к технике: ВАЗ-2123. Механизм установки заднего сиденья

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
9
10
11
11
12
13
13
14
15
16
16
17
18
18
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 23767491 Шайба 10
2 2108-6824102 Фиксатор
3 2108-6824184 Облицовка фиксатора
4 2108-6824110 Замок
5 2108-6824122 Язык замка
6 2123-6824148 Корпус привода замка правый
6 2123-6824149 Корпус привода замка левый
7 2101-6203232 Буфер
8 13279601 Винт М8х25
9 12605571 Шайба 8 стопорная
10 2123-6822836 Шайба
11 2123-6824050 Петля спинки заднего сиденья правая
11 2123-6824051 Петля спинки заднего сиденья левая
12 2123-6824190 Рукоятка подушки заднего сиденья
13 16100811 Гайка М8
14 12605371 Шайба 6 стопорная
15 13276401 Винт М6х20
16 2123-6820067 Кронштейн фиксатора спинки левый
16 2123-6820066 Кронштейн фиксатора спинки правый
17 2123-6824150 Рычаг привода замка
18 2123-6824041 Петля спинки заднего сиденья внутренняя левая
18 2123-6824040 Петля спинки заднего сиденья внутренняя правая
19 2123-6820130 Поперечина крепления спинки
20 2123-6820097 Кронштейн крепления спинки левый
20 2123-6820096 Кронштейн крепления спинки правый
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
