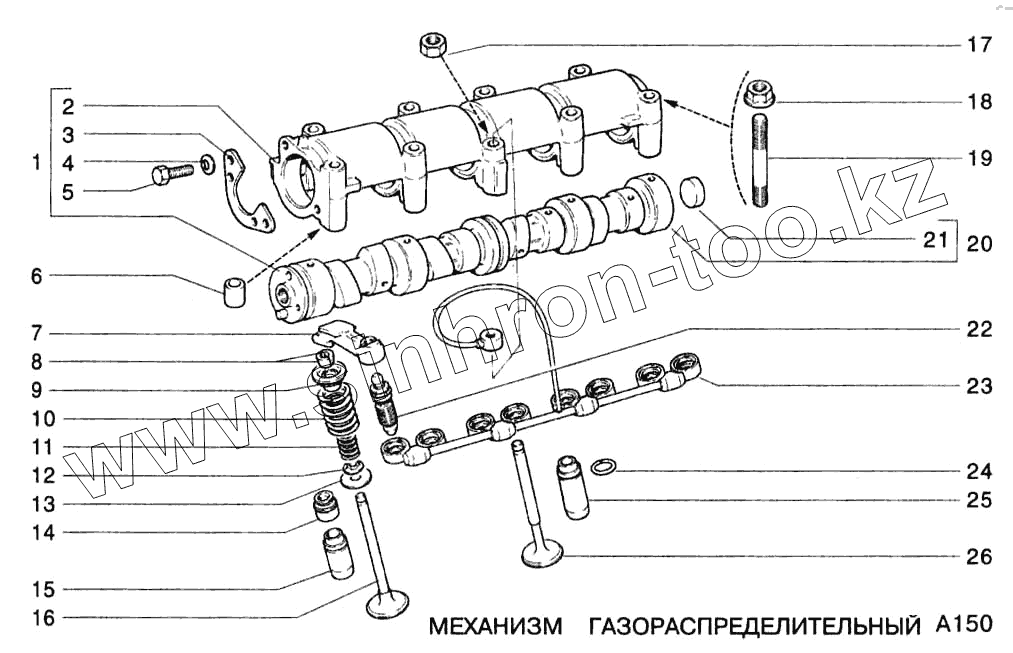

Каталог запасных частей к технике: ВАЗ-2123. Механизм газораспределительный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
18
19
19
20
21
22
22
23
24
25
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 21214-1006008 Вал распределительный с корпусом подшипников
2 21214-1006033 Корпус подшипников
3 2101-1006018 Фланец упорный распределительного вала
4 11197773 Шайба 6 пружинная коническая
5 10902421 Болт М6х20
6 2101-1003017 Втулка установочная
7 2101-1007116 Рычаг клапана
8 2101-1007028 Сухарь клапана
9 2101-1007025 Тарелка пружины
10 2101-1007020 Пружина наружная
11 2101-1007021 Пружина внутренняя
12 2101-1007023 Шайба опорная
13 2101-1007022 Шайба опорная
14 2108-1007026-01 Колпачок маслоотражательный
14 2108-1007026-03 Колпачок маслоотражательный
14 2108-1007026-04 Колпачок маслоотражательный
15 2101-1007032-20 Втулка направляющая +0,02мм
15 2101-1007032-22 Втулка клапана +0,22
16 2101-1007010 Клапан впускной
17 16100811 Гайка М8
18 2110-3701686 Гайка
19 12430721 Шпилька М8х75
19 12430821 Шпилька М8х80
20 21214-1006010 Вал распределительный
21 14328801 Заглушка 22 чашечная
22 21214-1007160 Опора гидравлическая
22 21214-1007160-03 Опора гидравлическая
23 21214-1007180 Рампа подвода масла
24 2101-1007035 Кольцо стопорное
25 2101-1007033-20 Втулка направляющая +0,02мм
25 2101-1007033-22 Втулка клапана +0,22
26 2101-1007012-01 Клапан выпускной
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
