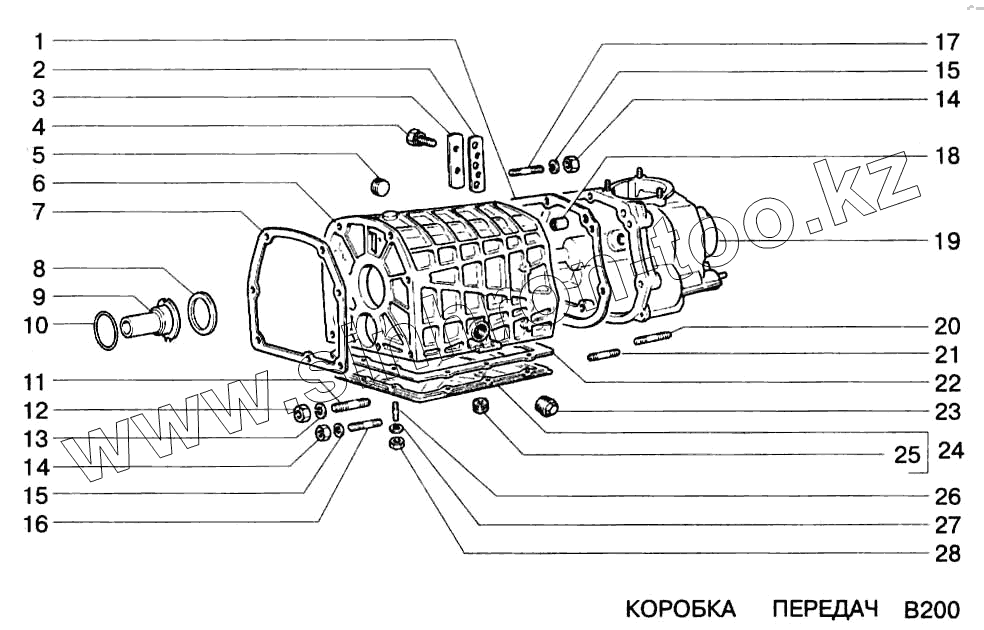

Каталог запасных частей к технике: ВАЗ-2123. Коробка передач

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

5

6

7

7

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

20

21

22

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2105-1702177		Прокладка
1	2101-1702177		Прокладка
1	2123-1702177-01		Прокладка
2	2101-1702090		Крышка фиксаторов штока
3	2105-1702091		Крышка фиксаторов
3	2101-1702091		Прокладка крышки фиксаторов
4	2101-3401018		Винт
5	10269950		Пробка М28х1,5 коническая
6	2123-1701015		Картер коробки передач
7	2101-1701018		Прокладка
7	2105-1701018-01		Прокладка
7	2123-1701018-01		Прокладка
8	2107-1701038		Кольцо упорное
9	2123-1701036		Крышка передняя
10	2101-1701042		Кольцо уплотнительное
11	13546621		Шпилька М10х1,25х35
12	12164711		Гайка М10х1,25
13	10516876		Шайба 10 пружинная
14	16100811		Гайка М8
15	10516670		Шайба 8 пружинная
16	13517321		Шпилька М8х35
17	2101-1701202		Шпилька
18	2101-1701017		Штифт центрирующий
19	2123-1702010		Крышка задняя
20	12430121		Шпилька М8х45
20	12430321		Шпилька М8х55
21	13543421		Шпилька М8х28
22	2101-1701021		Прокладка нижней крышки
22	2107-1701021		Прокладка
23	14324411		Пробка 22х1,5 коническая
24	2101-1701020		Крышка нижняя
25	2101-2401046		Пробка магнитная
26	11500021		Шпилька М6х12
27	10516471		Шайба 6 пружинная
28	15896211		Гайка М6

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
